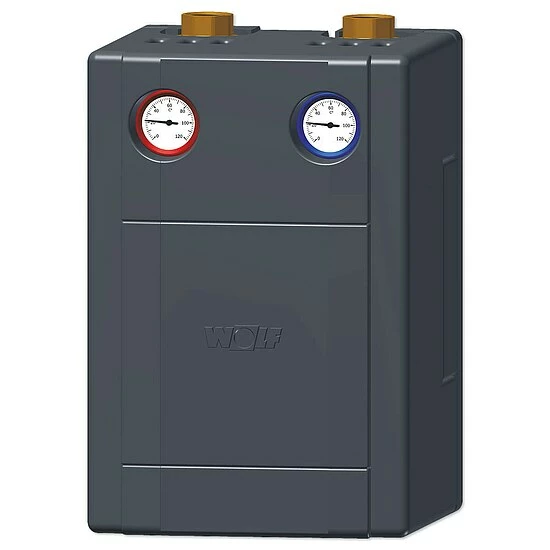

WOLF Verrohrungsgruppe Mischerkreis 25-60 Für Fußbodenheizung – 2072139

MPN:

2072139

WOLF Verrohrungsgruppe Mischerkreis DN25-60

Einsatzzweck:

Zur Regelung eines Mischerkreises für Fußbodenheizung (FBH)

Bei auschließlichem Einsatz einer FBH, unabhängig von der Heizfläche, muss ein Mischer-Set eingesetzt werden, da es sonst zu Störungen bei der Umschaltung von Warmwasserbereitung auf Heizbetrieb kommen kann. Bei größeren Flächen FBH ist auch durch den Parallelbetrieb der in der Therme eingebauten und der im Mischer-Set enthaltenen Umwälzpumpe eine ausreichende hydraulische Versorgung der FBH-Heizkreise gewährleistet.

Zur Regelung eines Mischerkreises für Fußbodenheizung (FBH) und eines Heizkreises für Heizkörper (Mischbetrieb)

Bei Mischbetrieb sorgt das Mischer-Set für die niedrige Vorlauftemperatur der FBH und die in der Therme vorhandene Umwälzpumpe für die höhere Temperatur der Heizkörper (Beispiel: Erdgeschoß/Wohnräume: Fußbodenheizung – Dachgeschoß/Schlafräume: Heizkörper).

Vorteile:

Bei Einsatz dieses Mischer-Sets ist durch kontrolliertes Zuführen von abgekühltem Rücklaufwasser zum Heizungs-Vorlauf eine genaue Regelung der Vorlauftemperatur möglich. Ziel ist die Bereitstellung niedriger Vorlauftemperaturen, wie diese bei einer Fußboden- oder Wandheizung benötigt werden. Durch konstanten Soll-Ist-Abgleich zwischen Vorlauf-Temperaturfühler und Mischermodul MM-2 regelt der Mischermotor auf das Grad genau die erforderliche Vorlauftemperatur.

bestehend aus:

• Hocheffizienzpumpe (EEI
• Kugelhähne mit Thermometer in Vor- und Rücklauf
• Schwerkraftbremse ohne Überströmventil
• Design-Wärmedämmschalen aus EPP

Eigenschaften und Details:

• Gruppe komplett montiert
• Hydraulisch und elektrisch geprüft
• Einfacher Tausch Vorlauf von links nach rechts

Technische Daten:

• 3-Wege-Messing-Mischer kvs=10
• Anschluss unten flachdichtend 1 1/2″
• Anschluss oben Übergangsverschraubung 1″ Innengewinde
• Einstellbarer Bypass
• Abmessungen (H x B x T): 384 x 250 x 260 mm
• Stutzenabstand: 125 mm

Hersteller-Art.-Nr. 2072139
