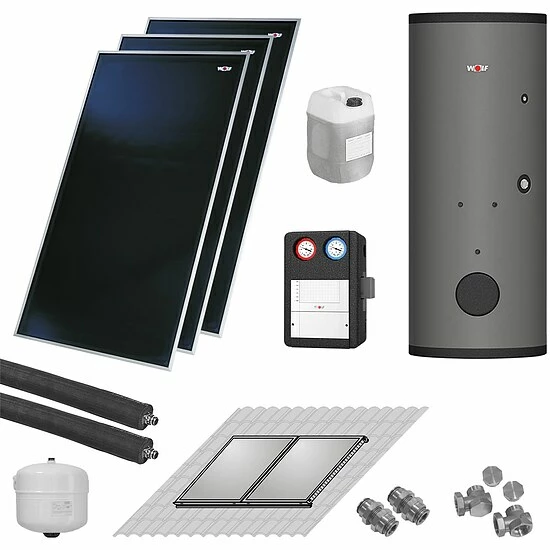

WOLF Solaranlage Mit 3 Stk. CFK-1 Kollektoren, SM1-2 Regelung Und Solarspeicher SEM-2-400

Wolf Thermische Solaranlage (Bruttoabsorberfläche 6,9 m²) mit 3 Stück Hochleistungs-Sonnenkollektoren CFK-1 und Warmwasser-Solarspeicher SEM-2-400, bestehend aus:

WOLF CFK-1 Hochleistungs-Sonnenkollektor (senkrecht) – 7700778

Brutto-Absorberfläche: 2,3 m²

Die Vorteile CFK-1:

• Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung
• Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit Top-Energieausnutzung
• Zertifiziert nach Solar-Keymark
• Die Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ 73 werden erfüllt
• Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium
• Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste
• Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag
• Bauform als Harfe garantiert gleichmäßige Durchströmung und effektive Funktion
• Dehnungskompensatoren zwischen den Kollektoren
• Sicherheitsglas 3,0mm dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt
• EPDM Dichtung mit einteiliger Griffleiste verpresst
• Anschluss wechselseitig (unten Rücklauf – oben Vorlauf zum Wärmespeicher)
• Förderfähig (bitte hierzu immer die aktuellen Fördervorgaben der BaFa beachten)

Technische Daten CFK-1:

• Höhe: 2.099 mm – Breite: 1.099 mm – Tiefe: 110 mm – Vorlauf/Rücklauf: 1.900 mm
• Bruttofläche: 2,3 m² – Wirksame Absorberfläche: 2,12 m²
• Gewicht (leer): 36 kg – Füllinhalt: 1,1 l
• Anschlüsse (flachdichtend mit Überwurfmutter): G 3/4″
• Wärmeverlustkoeffizient a1*: 3,669 W/(m²K) – a2*: 1.7999999999999999E-2 W/(m²K²)
• Max. Stillstandstemperatur* (zul. Betriebstemperatur): 196°C
• Einstrahlwinkel-Korrekturfaktor K50*: 95 % – Wärmekapazität C*: 7,78 kJ/(m²K)
• Max. Betriebsüberdruck: 10 bar – Wärmeträgermedium: ANRO (unverdünnt)
• Empfohlene Durchflußmenge: 90 l/(h x Kollektor)
• Aufstellwinkel: 15° bis 75°
• Optischer Wirkungsgrad*: 76.7 %

Hinweis: Je Verbindung zwischen den Kollektoren sind 2 Kompensatoren zum Wärmedehnungsausgleich erforderlich.

• bei 2 Kollektoren = 2 Kompensatoren
• bei 4 Kollektoren = 6 Kompensatoren

einschließlich folgendem Zubehör:

• Aufdach-Montage-Set (Hochformat), bestehend aus: Montageschienen, Kollektorschienen und Haken Falz-Ziegel (8 mm)
• Kompensatoren (2 Stk.) zur Verbindung zwischen den Kollektoren
• Anschluss-Set für ein Kollektorfeld bei Aufdachmontage bestehend aus: 2 Spezialgussarmaturen 3/4″ + 2 Abschlussstopfen.
• Flexibles Anschluss-Set bestehend aus: 2 flexiblen Edelstahlschläuchen DN 20, temperatur-, UV- und witterungsbeständiger Isolierung, Länge: ca. 1.000 mm. Anschluss G 3/4″ IG und R 3/4″ AG inkl. Dichtungen.
• Pumpen-Armaturen-Gruppe Typ 10, bestehend aus: Hocheffizienzpumpe EEI
• Ausdehnungsgefäß 25 Liter mit Wandhalterung
• Digitale Temperatur-Differenz-Regelung Typ SM1-2 oder SM2-2 bestehend aus:
• 1 Stk. Solarmodul SM1-2 (zur Aufputz-Wandmontage)
• 1 Stk. Speicherfühler mit Tauchhülse 1/2″
• 1 Stk. Kollektorfühler mit Tauchhülse 3/4″
• 1 Stk. Montage- und Bedienungsanleitung
• Das Solarmodul SM1-2 beinhaltet die Regelung eines Solar-Kollektorfeldes (das Solarmodul SM2-2 die Regelung zweier Solar-Kollektorfelder) mittels Temperaturdifferenzregelung. Dabei werden Speicher- und Kollektortemperatur verglichen und je nach Temperaturdifferenz die Solarkreispumpe ein- oder ausgeschaltet. Das Solarmodul SM1-2 besitzt eine eBus-Schnittstelle und ist somit auch in das neue Wolf-Regelungssystem integrierbar.
• Wärmeträgerflüssigkeit für WOLF F3-1 Hochleistungs-Sonnenkollektoren. Für den Solarkreislauf mit hoher Wärmeaufnahme, Frostschutz und wirksamen Schutzstoffen gegen Korrosion. Physiologisch unbedenklich, biologisch abbaubar. Kanister mit 20 kg Inhalt.

Lieferung in Originalverpackungen mit allen erforderlichen Montage-, Bedienungs- und Serviceanleitungen.

WOLF Warmwasser-Solarspeicher SEM-2-400 – mit zwei Glattohr-Wärmetauschern – 2483738

Setzen Sie auf die bewährte Speicherlösung für Ein- bis Zweifamilienhäuser

Sie möchten Ihre Familie jederzeit mit genug warmem Wasser versorgen und gleichzeitig die kostenlose Energie Ihrer Solarthermie-Anlage optimal nutzen?

Mit dem Solarspeicher SEM-2 können Sie beides. Er bietet Ihnen hohen Warmwasserkomfort, insbesondere dann, wenn gerade sehr viel Wasser gleichzeitig benötigt wird.

Der Speicher erhitzt das Wasser mit zwei integrierten Wärmetauschern. D.h. wahlweise nutzt er dazu die Wärme Ihrer Solaranlage oder er arbeitet mit der Energie aus Ihrem Heizgerät. In der warmen Jahreszeit liefert die Sonne genug Energie, so dass Ihr Wärmeerzeuger komplett ausgeschaltet bleiben kann und keine Heizkosten für Sie anfallen.

Eigenschaften und Details SEM-2-400:

• Geringe Wärmeverluste durch hochwertigen PU-Hartschaum oder Polyestervlieswärmedämmung unter dem Folienmantel des Speichers
• Behälterinnenwand und Wärmetauscher korrosionsgeschützt durch Doppelschicht-Emaillierung und Magnesium-Schutzanode
• Große Wärmetauscherflächen sorgen für kurze Aufheizzeit und hohe Warmwasserdauerleistung
• Seitlicher Flansch für zusätzlichen Wärmtauscher und Wartung
• Solarpumpengruppe direkt am Solarspeicher SEM-2 montierbar
• Anschluss für Elektrozusatzheizung
• Optimiertes Durchmesser-/Höhenverhältnis für gute Temperaturschichtung
• 5 Jahre Gewährleistung auf Standspeicher
• 2 Jahre auf elektrische und bewegliche Teile

Technische Daten SEM-2-400:

• Energieeffizienzklasse: C
• Speicherinhalt: 385 l
• Bereitschaftswärmeaufwand: 2,41 kWh/24h
• Speicherdauerleistung 80/60-10/45°C (Heizung): 20 kW – 490 l/h
• Leistungskennzahl (Heizung): 4,8
• Primär-Heizwasser: 10 bar / 110°C
• Sekundär-Warmwasser : 10 bar / 95°C
• Wärmetauscherfläche (Heizung): 1,2 m²
• Wärmetauscherfläche (Solar): 1,8 m²
• Gesamthöhe: 1651 mm
• Durchmesser mit Wärmedämmung: 701 mm
• Durchmesser ohne Wärmedämmung: – mm
• Kippmaß mit Wärmedämmung: 1820 mm
• Gewicht: 159 kg

Lieferumfang:

• 3 Stk. Hochleistungs-Sonnenkollektor CFK-1 – 7700778
• 4 Stk. Kompensator Kollektorverschraubung – 2000030
• 1 Stk. Membran-Ausdehnungsgefäß 25L – 2444212
• 1 Stk. flexibles Anschluss-Set – 2482381
• 1 Stk. Anschluss-Set für 1 Kollektorfeld – 2482410
• 1 Stk. Warmwasser-Solarspeicher SEM-2-400 – 2483738
• 1 Stk. Solarpumpengruppe 10 – 2484991
• 1 Stk. Solarmodul SM1-2 – Reglereinsatz – 2745936
• 1 Stk. Wärmeträgerflüssigkeit ANRO 30kg – 3501522
• 1 Stk. Anschluss-Set Solarpumpengruppe 10 – 7701167
• 1 Stk. Aufdach-Montageset Alu+ Falz-Ziegel – 7701671

Hersteller-Artikel-Nr. 7700778W06
