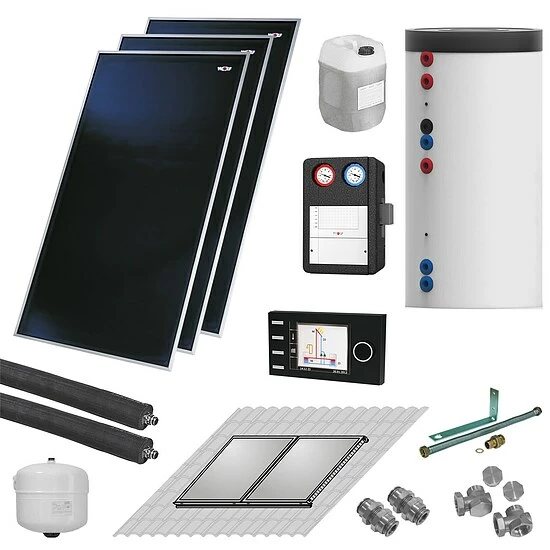

WOLF Solaranlage Für Warmwasser – 6,9 M² CFK-1 + Solarspeicher 400 Liter

3 Stk. WOLF CFK-1 Hochleistungs-Sonnenkollektoren

Brutto-Absorberfläche: 6,9 m²

Die Vorteile des WOLF CFK-1 Hochleistungs-Sonnenkollektors auf einen Blick:

• Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung
• Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit Top-Energieausnutzung
• Zertifiziert nach Solar-Keymark
• Die Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ 73 werden erfüllt
• Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium
• Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste
• Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag
• Bauform als Harfe garantiert gleichmäßige Durchströmung und effektive Funktion
• Dehnungskompensatoren zwischen den Kollektoren
• Sicherheitsglas 3,0mm dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt
• EPDM Dichtung mit einteiliger Griffleiste verpresst
• Anschluss wechselseitig (unten Rücklauf – oben Vorlauf zum Wärmespeicher)
• Montageausführung Aufdach im Hochformat, d. h. 3 Stk. senkrecht nebeneinander
• Förderfähig (bitte hierzu immer die aktuellen Fördervorgaben der BaFa beachten)

Technische Daten des WOLF CFK-1 Hochleistungs-Sonnenkollektors:

(Alle Maße und Gewichte beziehen sich auf einen Kollektor)

• Höhe: 2.099 mm – Breite: 1.099 mm – Tiefe: 110 mm – Vorlauf/Rücklauf: 1.900 mm
• Bruttofläche: 2,3 m² – Wirksame Absorberfläche: 2,12 m²
• Gewicht (leer): 36 kg – Füllinhalt: 1,1 l
• Anschlüsse (flachdichtend mit Überwurfmutter): G 3/4″
• Wärmeverlustkoeffizient a1*: 3,669 W/(m²K) – a2*: 1.7999999999999999E-2 W/(m²K²)
• Max. Stillstandstemperatur* (zul. Betriebstemperatur): 196°C
• Einstrahlwinkel-Korrekturfaktor K50*: 95 % – Wärmekapazität C*: 7,78 kJ/(m²K)
• Max. Betriebsüberdruck: 10 bar – Wärmeträgermedium: ANRO (unverdünnt)
• Empfohlene Durchflußmenge: 90 l/(h x Kollektor)
• Aufstellwinkel: 15° bis 75°
• Optischer Wirkungsgrad*: 76.7 %

*Werte nach ISO 9806

einschließlich folgendem Zubehör:

• Aufdach-Montage-Set (Hochformat), bestehend aus: Montageschienen, Kollektorschienen und Haken Falz-Ziegel (8 mm)
• Kompensatoren (4 Stk.) zur Verbindung zwischen den Kollektoren
• Anschluss-Set für ein Kollektorfeld bei Aufdachmontage bestehend aus: 1 Spezialgussarmatur 3/4″ + 2 Abschlussstopfen.
• Flexibles Anschluss-Set bestehend aus: 2 flexiblen Edelstahlschläuchen DN 20, temperatur-, UV- und witterungsbeständiger Isolierung, Länge: ca. 1.000 mm. Anschluss G 3/4″ IG und R 3/4″ AG inkl. Dichtungen.
• Pumpen-Armaturen-Gruppe Typ 10 bestehend aus: 2 Stk. Multihahn mit Klemmringverschraubungen 18 mm mit je einer Schwerkraftbremse im Vor- und Rücklauf, aufstellbar mit Luftdurchlass, zwei Zeigerthermometer, ein Sicherheitsventil 6 bar, ein Manometer 0 – 10 bar, Durchfluss-Regulierung 2 bis 15 l/min , mit Füll- und Entleerungshahn, Luftabscheider und Handentlüfter – damit ist die Solaranlage förderwürdig. Wandhalter und Befestigungsmaterial, eine Isolierung aus EPP, beständig bis 130°C (kurzzeitig bis +180°C). Inkl. stufenlos einstellbarer Hocheffizienzpumpe mit Kabel. Ausführung Typ 10 geeignet bis max. 10 Sonnenkollektoren.
• Ausdehnungsgefäß 25 Liter mit Wandhalterung
• Digitale Temperatur-Differenz-Regelung, bestehend aus:
• 1 Stk. Solarmodul SM1-2 (zur Aufputz-Wandmontage)
• 1 Stk. Speicherfühler mit Tauchhülse 1/2″
• 1 Stk. Kollektorfühler mit Tauchhülse 3/4″
• 1 Stk. Montage- und Bedienungsanleitung
• Das Solarmodul SM1-2 beinhaltet die Regelung eines Solar-Kollektorfeldes mittels Temperaturdifferenzregelung. Dabei werden Speicher- und Kollektortemperatur verglichen und je nach Temperaturdifferenz die Solarkreispumpe ein- oder ausgeschaltet. Das Solarmodul SM1-2 besitzt eine eBus-Schnittstelle und ist somit auch in das neue Wolf-Regelungssystem integrierbar.
• Wärmeträgerflüssigkeit für WOLF CFK-1 Hochleistungs-Sonnenkollektoren. Für den Solarkreislauf mit hoher Wärmeaufnahme, Frostschutz und wirksamen Schutzstoffen gegen Korrosion. Physiologisch unbedenklich, biologisch abbaubar. Kanister mit 30 kg Inhalt.

Lieferung in Originalverpackungen mit allen erforderlichen Montage-, Bedienungs- und Serviceanleitungen.

WOLF Bedienmodul BM2-Solar – Hersteller-Art.-Nr. 2745926

Das Bedienmodul BM2-Solar dient der Bedienung eines Solarmoduls SM1-2 oder SM2-2. Es kann sowohl innerhalb eines Wolf-Regelungssystems WRS als auch im Standalone-Betrieb des Solarmoduls eingesetzt werden. Der Einbau erfolgt entweder in das zugehörige Solarmodul oder in einen Wandsockel. Bei der Montage im Wandsockel wirkt das Bedienmodul als Fernbedienung.

Technische Daten Bedienmodul:

• Display: LCD Display 3,5“
• Anschlussspannung eBUS: 15-24 V
• Leistungsaufnahme: max. 1,3 W
• Schutzart im Gerät eingesteckt: gem. Geräteschutzart
• Schutzart im Wandsockel: IP20
• Gangreserve: > 48 Std.
• Umgebungstemperatur: 0 – 50 °C
• Datenerhalt: EEPROM permanent

Thermic Energy Solar-Warmwasserspeicher Typ TWS-2W 400- 391 Liter – mit 2 Wärmetauscher – silber

Eigenschaften und Details:

• Material: Stahl S235JR, emailliert nach DIN 4753 (TÜV-geprüft)
• inkl. Isolierung: 75 mm Hartschaum und 5 mm Folienmantel (abnehmbar) in RAL 9006 Silber, vormontiert
• Betriebsdruck: max. 10 bar
• Temperatur: max. 95 °C
• Ausstattung: 2 Glattrohr-Wärmeübertrager, Magnesiumanode, Revisionsöffnung, höhenverstellbare Stellfüße, Analogthermometer
• Anschlüsse: 2 Muffen für Elektroheizeinsatz mit 1 1/2 Zoll IG

Technische Daten Speicher:

• Nennvolumen: 391 l
• Heizfläche Wärmeübertrager unten: 1,8 m²
• Heizfläche Wärmeübertrager oben: 1,1 m²
• Zapfleistung oben/unten: 720/1180 l/h
• Inhalt Wärmeübertrager unten: 9,85 l
• Inhalt Wärmeübertrager oben: 6,02 l
• Leistungskennzahl NL WT2/WT1 (tKW = 10°C, tSp = 60°C, tWW = 45°C): 2,1/15,2
• Isolationsstärke: 75 mm PU
• Energieeffizienzklasse: B
• Bereitschafts-Wärmeaufwand: 76 W
• zul. Betriebsüberdruck max. Wärmeübertrager: 16 bar
• zul. Betriebsüberdruck max. Trinkwasser: 10 bar
• zul. Betriebstemperatur max. Wärmeübertrager: 130 °C
• zul. Betriebstemperatur max. Trinkwasser: 95 °C
• Lastprofil: XXL
• Durchmesser mit Isolierung: 760 mm
• Höhe mit Isolierung: 1631 mm
• Kippmaß mit Isolierung: 1777 mm
• Anschlussgröße: 1″ IG
