WOLF Luft/Wasser-Wärmepumpen-Paket FHA-Monoblock 14/17 400V Mit Bedienmodul Und Zubehör – 9148038W01

MPN:	9148038W01

WOLF Luft/Wasser-Wärmepumpe FHA-Monoblock 14/17 400V mit E-Heizelement 6 kW, inkl. Zubehör

Vorteile:

• Breites Leistungsspektrum – vom kleinen energieeffizienten Einfamilienhaus mit 5 kW bis zum gewerblichen Einsatz in größeren Projekten mit bis zu 70 kW in Kaskade
• Perfektes Gleichgewicht bei Preis und Performance – in der Anschaffung wirtschaftlich bei gleichzeitig guter Performance
• Einfache Installation – voll ausgestattet in solider Monoblockbauweise mit bekannter WOLF Ausstattung (inkl. 6 kW E-Heizstab Backup) sowie geschlossener Kältekreis (kein Kälteschein notwendig)
• Durchdachtes Gerätekonzept – modulierender Heiz-, Kühl- und Warmwasserbetrieb und robustes Metallgehäuse mit optional verfügbarem Verdampferschutzgitter
• Modernes Kältemittel – R32 ermöglicht eine gesteigerte Effizienz sowie Vorlauftemperaturen bis max. 60-65°C für die hygienische Warmwasserbereitung
• Abgestimmtes Zubehör für viele Anwendungsfälle – Anschlusslösung für unkomplizierten hydraulischen und elektrischen Anschluss, Bodenkonsole mit optionalen Verkleidungssatz, Schlamm- und Magnetitabscheider und vieles mehr erhältlich
• Auch als besonders kompaktes Wärmepumpencenter verfügbar – das FHA-Center vereint nahezu die gesamte Haustechnik auf weniger als einen Quadratmeter
• Selbst produzierten Strom nutzen – Stromüberschuss zum Heizen, Warmwasser bereiten oder auch milden Kühlen im Sommer nutzen

Außeneinheit:

• Stabile Gehäusekonstruktion, UV-beständig
• Stufenlose, elektrische Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich
• Komponenten schalldämmend in EPP-Kern gebettet
• Für Heiz- und Kühlbetrieb zwei separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für hohen COP
• Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf
• Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger
• Vorlauf- und Rücklaufsensoren im Gerät integriert
• Hydraulischer und elektrischer Anschluss unter- und rückseitig zubehörlos möglich
• Hohe JAZ durch optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857
• EEK Raumheizung Mitteltemperatur: A++
• Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung
• Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter
• Nachtbetrieb und Schallentkopplung
• Heizbetrieb: max. Heizwassertemperatur von 75° C mit E-Heizelement
• Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt

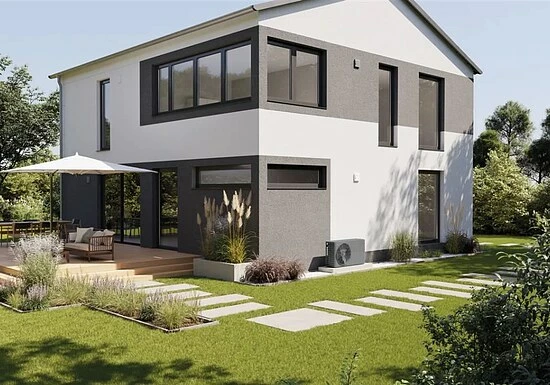

• Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole
• Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits
• Verdampferabtauung über Kreislaufumkehr

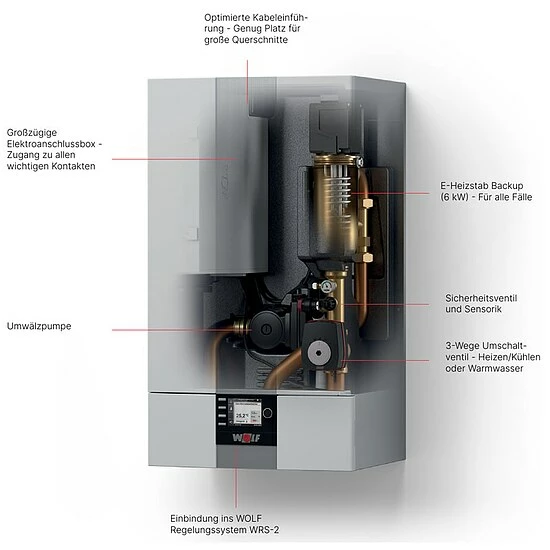

Inneneinheit:

• HE-Pumpe EEi
• Spreizungsregelung über Pumpendrehzahl
• 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb
• Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor
• Bedarfsgerecht geregeltes Elektroheizelement mit 9 kW (400V) im Durchlaufprinzip
• Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor
• Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunst-stoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druck-manometer
• Regler mit Steuer- und Überwachungsorganen der gesamten WP
• Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunkt-wächter/ Externe Ansteuerung 0-10V
• Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge
• Bedienmodul BM-2 oder AM in Inneneinheit integrierbar (nicht im Lieferumfang enthalten)
• Vorbereitet für WOLF Link home zur Kommunikation per Smartset App und Web
• Hydraulische Anschlüsse DN28 (Glattrohr)
• Montage der Inneneinheit wandhängend mit Einhängewinkel
• Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich
• Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter FHA

Technische Daten:

• Typ: FHA-14/17 (400 V)
• A7/W35 Nennleistung / COP nach EN14511: 6,8 kW / 5,2
• A2/W35 Nennleistung / COP nach EN14511: 6,8 kW / 3,5
• A-7/W35 Max. Leistung / COP nach EN14511: 11,8 kW / 2,6
• A35/W18 Max. Kühlleistung / EER nach EN14511: 15,8 kW / 3,3
• Max. Vorlauftemperatur ab 5 bis 20°C / Max. Vorlauftemperatur von 0 bis -15°C: 65 °C / 60 °C
• Schalldruck im reduzierten Nachtbetrieb (frei aufgestellt, 3 m Entfernung): 41,3 dB(A)
• Schallleistung Tag max. / reduzierter Nachtbetrieb / ErP: 66,6 / 58,3 / 61,5 dB(A)
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (ETA_s (35°C) / Prated) bei durchschnittlichen Klimaverhältnissen: 173 % / 13,1 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz (ETA_s (55°C) / Prated) bei durchschnittlichen Klimaverhältnissen: 129 % / 11,7 kW
• Kältemitteltyp / GWP: R32 / 675
• Kältemittelfüllemenge / CO2 eq.: 1,75 kg / 1,8 t
• Betriebsgrenzen Zuluft Heizen / Kühlen / Warmwasser: -25 bis +35 °C / -5 bis +43 °C / -25 bis +43 °C
• Energieeffizienzklasse Raumheizung Niedertemperatur: A++
• Energieeffizienzklasse Raumheizung Mitteltemperatur: A++
• Abmessungen Außeneinheit (B x H x T): 1.385 x 865 x 526 mm
• Abmessungen Inneneinheit (B x H x T): 440 x 790 x 340 mm
• Gewicht Außeneinheit / Inneneinheit: 137 / 27 kg
• Elektrischer Anschluss Außeneinheit: 400 V
• Max. Leistung E-Heizstab: 6 kW

– Hersteller-Art.-Nr. 9148038W01

Inklusive Bedienmodul BM-2 – Farbe schwarz (2745304)

Vorteile Bedienmodul:

• TFT-Farbdisplay, anwenderfreundlich durch klare Darstellung von Grafiken und Infotexten
• Im Heizgerät integriert oder als Fernbedienung im Wandsockel für den Wohnraum möglich
• Vier Funktionstasten für schnelles Navigieren, Auswahl und Eingabe durch Drücken und Drehen
• Menügeführte Inbetriebnahme
• Störmeldungen ebenso in Klartext mit Ursache und Behebungsmöglichkeiten
• Installierte WRS-Komponenten werden automatisch erkannt und vorkonfiguriert
• SD-Karten-Steckplatz für Software-Update
• Bedienung von: Wärmeerzeuger, Heiz- und Mischerkreisen, Warmwassersystem, im System integrierter Wolf Solaranlage sowie Comfort-Wohnungs-Lüftungsgeräten CWL Excellent

Lieferumfang des Sets:

• 1 Stk. WOLF Luft/Wasser-Wärmepumpen-Center FHA-Monoblock 14/17 400V (9148038)
• 1 Stk. WOLF Bedienmodul BM-2 mit Außentemperaturfühler – Farbe schwarz (2745304)
• 1 Stk. WOLF Schlammabscheider 1 1/2″ drehbar – bis 3,6m³/h – inkl. Magnetitabscheider (2075010)
• 1 Stk. WOLF Wärmedämmung für Schlammabscheider 1 1/2″ drehbar (1669604)
