WOLF Kaskadenmodul KM-2 – 2745866

MPN:

2745866

WOLF Kaskadenmodul KM-2 – Hersteller-Art.-Nr. 2745866

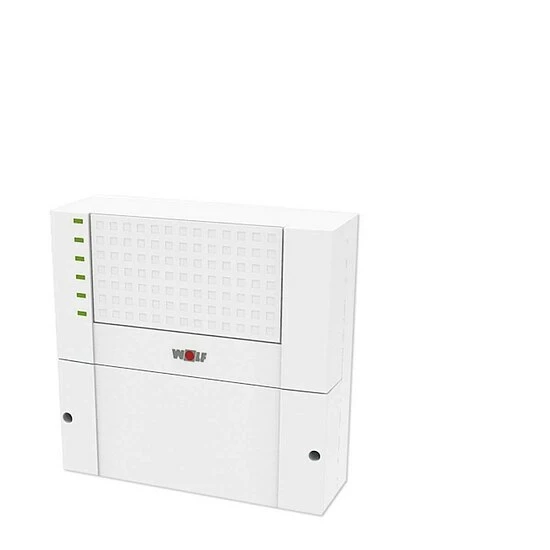

Das Kaskadenmodul (KM-2) beinhaltet eine Kaskadensteuerung für schaltende und modulierende Kessel. Es dürfen nur Kessel gleicher Bauart (1-stufige, 2-stufige oder modulierende) und gleicher Leistung kaskadiert werden. Die aktiven Heizgeräte fördern die erzeugte Wärme in die hydraulische Weiche, bzw. Sammler der Heizungsanlage, die über den Sammlerfühler, den sog. gemeinsamen Vorlauffühler der Heizungsanlage, erfasst wird.

Des Weiteren beinhaltet das (KM-2) eine Mischerkreisregelung und die Steuerung eines parametrierbaren Ausgangs. Die Mischkreisregelung kann sowohl für den Heizungsvorlauf als auch für den Heizungsrücklauf eingesetzt werden. Der parametrierbare Ausgang steuert entweder einen direkten Heizkreis, einen Speicherkreis, einen Luftheizerkreis (= ext. Wärmeanforderung) oder ein 3WUV für die Rücklaufanhebung (= Heizungsunterstützung). Die Ausgänge für die Mischerkreisregelung können auch als Zirkulationspumpe und Störmeldeausgang konfiguriert werden.

Je nach Anwendung ist die entsprechende Kombination der Mischerkreisregelung bzw. -ausgänge und des parametrierbaren Ausgangs als eine Konfiguration zu wählen. Zur Anbindung an Fernleitsysteme beinhaltet das KM-2 einen 0 bis 10V -Eingang zur Ansteuerung der Wärmeerzeuger. Bei dieser Konfiguration ist nur noch der Störmeldeausgang aktiv.

Mittels Bedienteil (BM-2) oder ISM1 mit WRS-Soft können Parameter geändert und Fühlerwerte angezeigt werden. Das KM-2 besitzt eine eBUS-Schnittstelle (2-Draht-Kommunikationsbus) und ist somit in das Wolf-Regelungssystem integrierbar.

Details

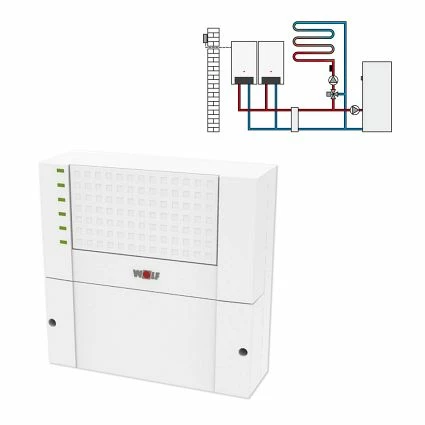

• Erweiterungsmodul zur Regelung von Anlagen mit hydraulischer Weiche oder Kaskadenansteuerung
• Einsetzbar für Gasbrennwertregelungen (4 Geräte)
• Einfache Konfiguration des Reglers durch Auswahl von vordefinierten Anlagenvarianten
• Ansteuerung eines Mischerkreises
• Mit Bedienmodul BM-2 als Fernbedienung erweiterbar (nicht im Lieferumfang enthalten)
• 0-10V-Eingang für GLT-Anlagen
• Störmeldeausgang 230V

Technische Daten

• Versorgungsspannung: 230 VAC (+10/-15%) / 50Hz
• Leistungsaufnahme Elektronik:
• max. Belastung Ausgänge: 1 A
• Schutzart nach EN 60529: IP 30
• Schutzklasse: I I
• zul. Umgebungstemperatur im Betrieb: 0 bis 50°C
• zul. Umgebungstemperatur bei Lagerung: -30 bis +60°C
• Datenerhalt: EEPROM permanent
• Absicherung: Feinsicherung 5×20 / 6,3A/M
