Viessmann Vitocal 200-A Luft-Wasser-Wärmepumpe Typ AWO-E-AC 201.A13 400V Mit Regelung Vitotronic 200 – Z015199

MPN:

Z015199

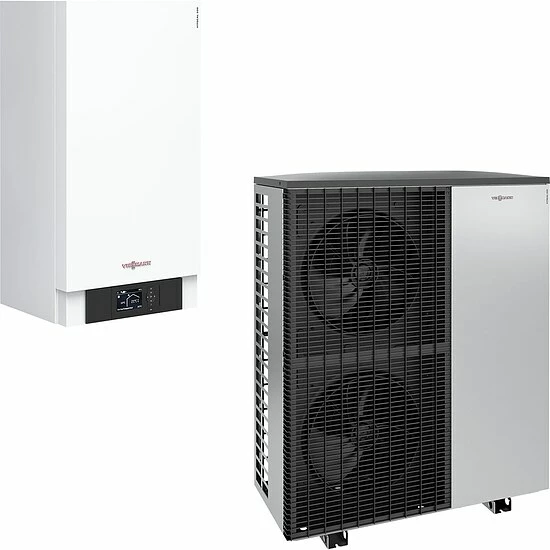

Viessmann Luft-Wasser-Wärmepumpe Monoblock-Ausführung Vitocal 200-A, Typ: AWO-E-AC 201.A13 400V und mit Regelung Vitotronic 200 WO1C, Außeneinheit in vitosilber und Inneneinheit in vitopearlwhite

Modulierende Luft/Wasser-Wärmepumpe, Monoblock-Ausführung mit Außen- und Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung.
Für Anlagen mit 1 Heizkreis ohne Mischer und/oder – in Verbindung mit Erweiterungssätzen (Zubehör) – max. 2 Heizkreisen mit Mischer.

Höchste Effizienz auf engstem Raum. Dank innovativer Technik und optimal aufeinander abgestimmter Systemkomponenten gehört die Vitocal 200-A zu den leisesten Wärmepumpen ihrer Bauart.

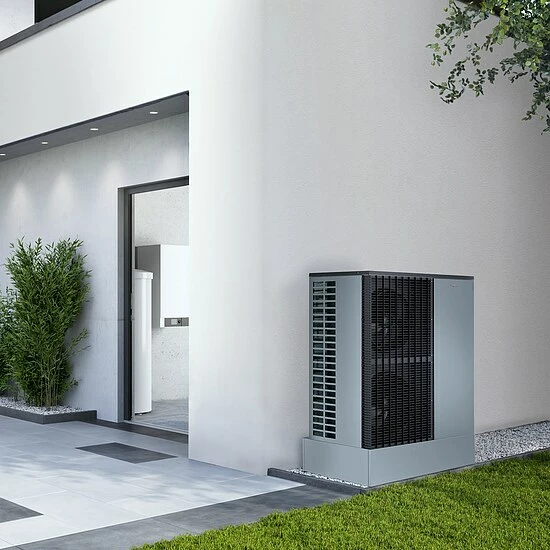

Sie lässt sich auch da aufstellen, wo die gesetzlichen Anforderungen nach TA Lärm sehr hoch sind, etwa in Wohnsiedlungen.

Ausstattungsmerkmale Wärmepumpe:

• Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
• Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
• Kompakte Monoblock-Inneneinheit mit Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
• Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
• Komfortabel durch reversible Ausführung, die Heizen und Kühlen ermöglicht.
• Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
• COP optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
• Besonders leise im Betrieb durch Advanced acoustics design (AAD)
• Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps

Lieferumfang Wärmepumpe:

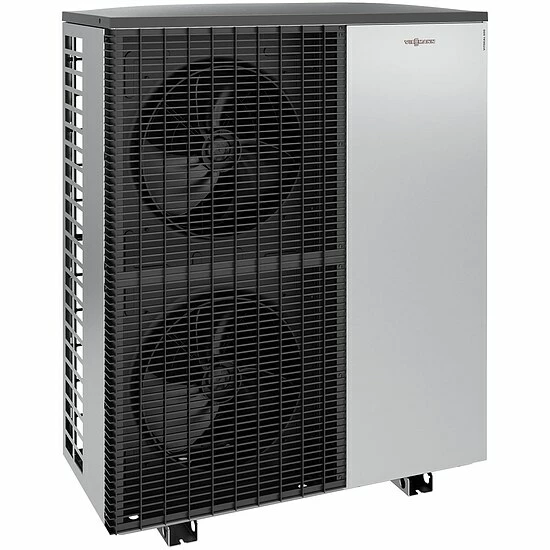

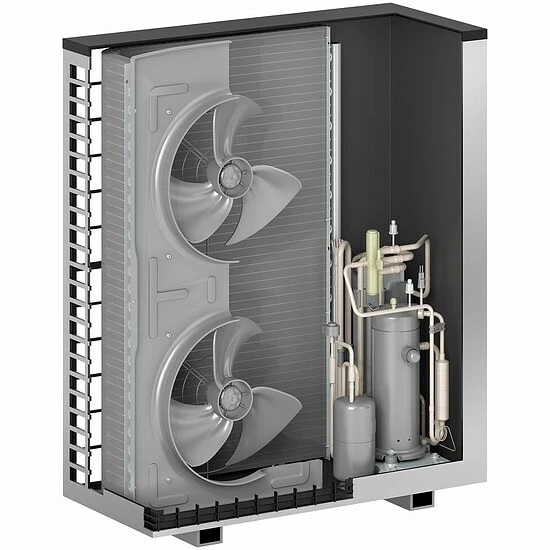

Außeneinheit für Boden- oder Wandmontage:

• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD)
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
• Energieeffiziente Abtauung über Kältekreisumkehr
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung
• Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz
• Mit Kältemittel R410A.
• Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem

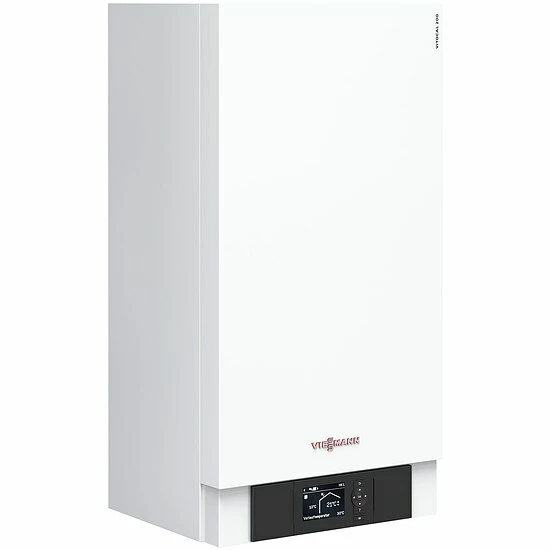

Inneneinheit für Wandmontage:

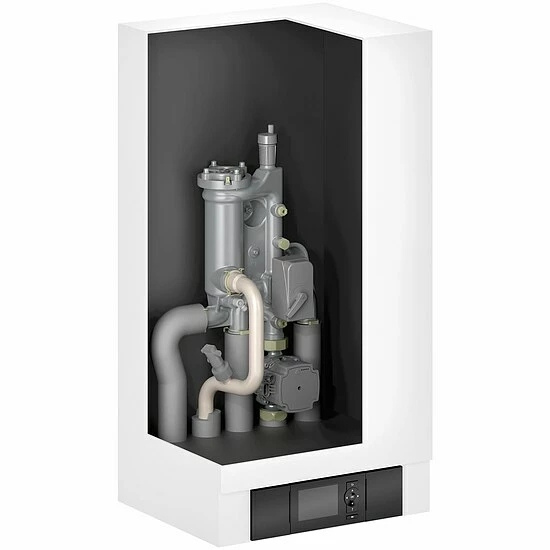

• Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, strömungsgünstigem Gussblock mit 3-Wege-Umschaltventil (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer
• Mit integriertem Strömungswächter und Sicherheitsgruppe

Verbindung zwischen Außen- und Inneneinheit mit hydraulischen Anschluss-Sets (Zubehör) herstellen.

• Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C
• Regelung eines geeigneten Wohnungslüftungsgeräts
• Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer
• Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar
• Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel)
• Mit Hybrid-Pro-Control zur optimalen Regelung der Wärmepumpe in Verbindung mit dem externen Wärmeerzeuger, nach ökologischen oder ökonomischen Gesichtspunkten
• Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang
• Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör)

Technische Daten Wärmepumpe:

• Farbe Außeneinheit: Vitosilber
• Farbe Inneneinheit: Vitopearlwhite
• Bei Betriebspunkt A2/W35:
• Nenn-Wärmeleistung: 6,7 kW
• Elektronische Leistungsaufnahme: 1,6 kW
• Leistungszahl (COP): 4,1
• Bei Betriebspunkt A7/W35:
• Nenn-Wärmeleistung: 8,9 kW
• Elektronische Leistungsaufnahme: 1,8 kW
• Leistungszahl (COP): 5
• Bei Betriebspunkt A -7/W35:
• Nenn-Wärmeleistung: 11,1 kW
• Elektronische Leistungsaufnahme: 3,6 kW
• Leistungszahl (COP): 3,1
• Bei Betriebspunkt A35/W18:
• Kühlleistung: 8,2 kW
• Elektronische Leistungsaufnahme: 2,0 kW
• Leistungszahl (EER): 4,1
• Lufteintrittstemperatur Heizbetrieb:
• Lufttemperatur min.: -20 °C
• Lufttemperatur max.: 35 °C
• Lufteintrittstemperatur Kühlbetrieb:
• Lufttemperatur min.: 10 °C
• Lufttemperatur max.: 45 °C
• Heizwasser (Sekundärkreis):
• Max. externer Druckverlust (RFH) bei Mindestvolumenstrom: 500 mbar
• Max. externer Druckverlust (RFH) bei Mindestvolumenstrom: 50 MPa
• Max. Vorlauftemperatur: 60 °C
• Zulässiger Betriebsdruck: 3 bar
• Zulässiger Betriebsdruck: 0,3 MPa
• Elektrische Werte Außeneinheit:
• Nennspannung Verdichter: 3/N/PE 400 V/50 Hz
• Anlaufstrom Verdichter: 5 A
• Elektrische Werte Inneneinheit:
• Nennspannung Regelung: 1/N/PE 230 V/50 Hz
• Absicherung intern: T 6,3 A
• Elektronische Leistungsaufnahme Sekundärpumpe (PWM): 60 W
• Energieeffizienzindex (EEI) Sekundärpumpe: ≤ 0,2
• Nennspannung: 1/N/PE 230 V/50 Hz
• Nennspannung: 3/N/PE 400 V/50 Hz
• Heizleistung: 9 kW
• Kältemittel R410A:
• Kältemittelfüllmenge: 2,4 kg
• Treibhauspotenzial (GWP): 1924
• CO2-Äquivalent: 4,6 t
• Anschlüsse:
• Heizwasservorlauf: G 1 1/4
• Heizwasserrücklauf: G 1 1/4
• Vorlauf Speicher-Wassererwärmer: G 1 1/4
• Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 172 %
• Wärmenennleistung: 6 kW
• Jährlicher Energieverbrauch: 2637 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 125 %
• Wärmenennleistung: 6 kW
• Jährlicher Energieverbrauch: 3605 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 139 %
• Wärmenennleistung: 5 kW
• Jährlicher Energieverbrauch: 3602 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 106 %
• Wärmenennleistung: 5 kW
• Jährlicher Energieverbrauch: 4849 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 211 %
• Wärmenennleistung: 3 kW
• Jährlicher Energieverbrauch: 799 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 138 %
• Wärmenennleistung: 3 kW
• Jährlicher Energieverbrauch: 1085 kWh
• Schallleistungspegel Außen: 54 dB
• Schallleistungspegel Innen: 39 dB
• Temperaturregler:
• Temperaturregler Klasse: II
• Beitrag Raumheizungs-Energieeffizienz: 2 %
• Energieeffizienz Verbund (Heizung): 136 %
• Energieeffizienzklasse Verbund (Heizung): A++
• Abmessungen Außeneinheit (Länge / Breite / Höhe): 546 x 1.109 x 1377 mm
• Gewicht Außeneinheit: 153 kg
• Abmessungen Inneneinheit (Länge / Breite / Höhe): 370 x 450 x 880 mm
• Gewicht Inneneinheit: 41 kg

Ausstattungsmerkmale Regelung Vitotronic 200 WO1C:

• Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil
• Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe
• Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen
• Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze
• Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung
• Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung
• COP-optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen über LON ist möglich (Zubehör erforderlich)
• Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) – Anbindung über Funk-Basis (Zubehör)
• Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN
• Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) – Anbindung über LON
• Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich
• Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich

Die Vitotronic 200 enthält:

• Anlagenschalter
• Betriebs- und Störanzeige
• Optolink Laptop-Schnittstelle und Bedienteil

Hersteller-Nr.: Z015199
