Viessmann Split Luft/Wasser-Wärmepumpe Vitocal 222-S AWBT-M-E-AC 221.E08 2C 230V Mit Montagehilfe, Anschluss Oben – Z025138

MPN:

Z025138

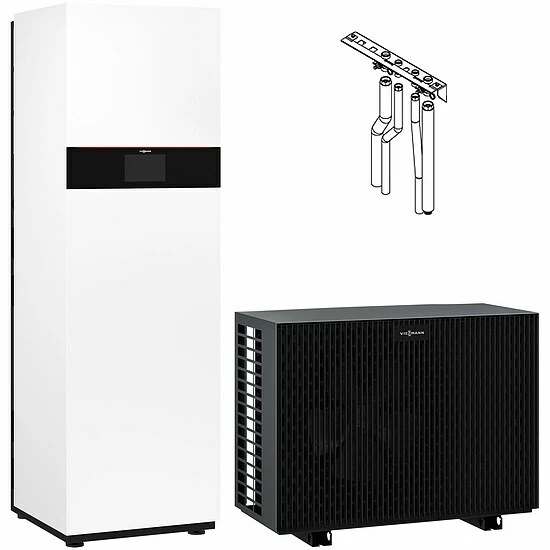

Viessmann Luft/Wasser-Wärmepumpenpaket mit Vitocal 222-S, Typ: AWBT-M-E-AC 221.E08 2C 230V mit Wärmepumpenregelung, Anschluss-Set für Aufputzinstallation nach oben und Zubehör, bestehend aus:

Wärmepumpen-Kompaktgerät Split-Ausführung Vitocal 222-S, Typ: AWBT-M-E-AC 221.E08 2C 230V und mit Wärmepumpenregelung, Außeneinheit in vitographite und Inneneinheit in vitopearlwhite – Z022738

Modulierende Wärmepumpe in Kompaktbauweise, Split-Ausführung bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung.
Für Heizungsanlagen mit 2 direkten ungemischten Heiz-/Kühlkreisen oder einem direkten Heiz-/Kühlkreis ohne Mischer und einem gemischten Heiz-/Kühlkreis mit Mischer.

Die Wärmepumpe Vitocal 222-S nutzt umweltfreundlich und kostengünstig die in der Außenluft enthaltene Wärme.

Das Wärmepumpen-Kompaktgerät Vitocal 222-S bietet einen hohen Warmwasserkomfort durch den 190 Liter großen emaillierten Speicher-Wassererwärmer, der über einen innenliegenden Wärmetauscher beheizt wird.

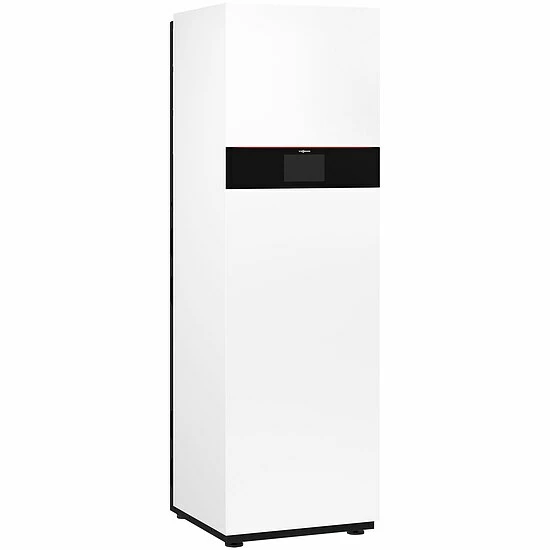

Mit dem zeitlosen Design und nur 60 Zentimetern Breite können die Inneneinheiten wohnraumnah (z. B. im Hauswirtschaftsraum) aufgestellt werden. Sie beinhalten die Hydraulik, den Wärmetauscher (Verflüssiger), den Warmwasserspeicher,
eine Hocheffizienzpumpe, einen Heizwasser-Durchlauferhitzer, ein 3-Wege-Umschaltventil sowei die Regelung Vitotronic 200.

Ausstattungsmerkmale Wärmepumpe 222-S:

• Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
• Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
• Einfache Einbringung durch Teilbarkeit der Inneneinheit
• Umweltfreundliches Kältemittel R32 mit einem niedrigen GWP von 771 (GWP = Global Warming Potential)
• Komfortabel durch reversible Ausführung für Heizen und Kühlen
• Integrierter Speicher-Wassererwärmer 190 l
• Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
• Internetfähig durch integriertes WLAN oder Service-Link
• Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
• Geführte Inbetriebnahme über ViGuide

Lieferumfang Wärmepumpe 222-S:

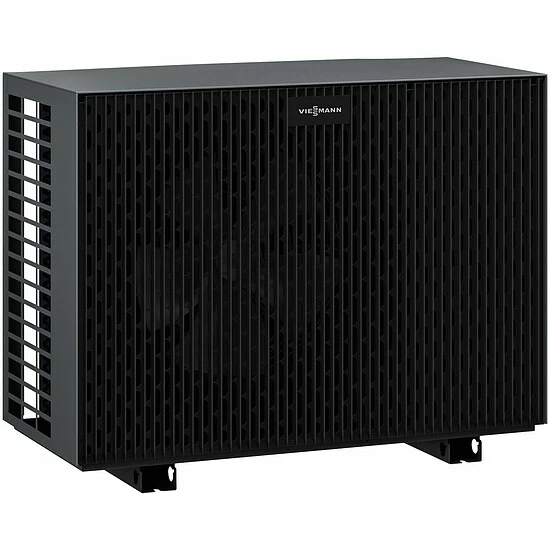

Außeneinheit:

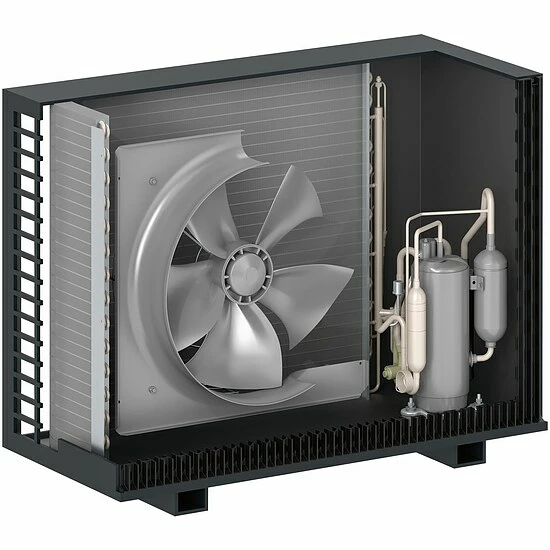

• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Rollkolben-Verdichter und Advanced Acoustics Design (AAD)
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
• Energieeffiziente Abtauung über Kreislaufumkehr
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Kältemittel R32 mit einem GWP-Wert von 771 nach IPPC AR6

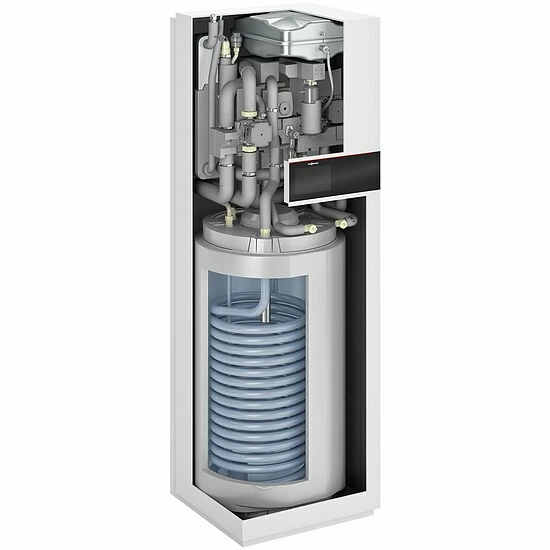

Inneneinheit:

• Mit integriertem Speicher-Wassererwärmer 190 l, mit Ceraprotect-Emaillierung, für geringe Speicherverluste allseitig mit PUR-Hartschaum wärmegedämmt und mit Magnesium-Schutzanode ausgestattet
• Mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung des erforderlichen Mindestvolumenstroms im Wärmepumpenkreis
• Mit eingebauter Hocheffizienz-Umwälzpumpe für 2 direkte oder 1 direkten und einen gemischten Heiz-/Kühlkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser-Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromsensor, effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Außentemperatursensor (leitungsgebunden)
• Anschlussverrohrung muss anlagenspezifisch bestellt werden (Zubehör)
• Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps
• Lokaler Zugriff für Service und Inbetriebnahme über App

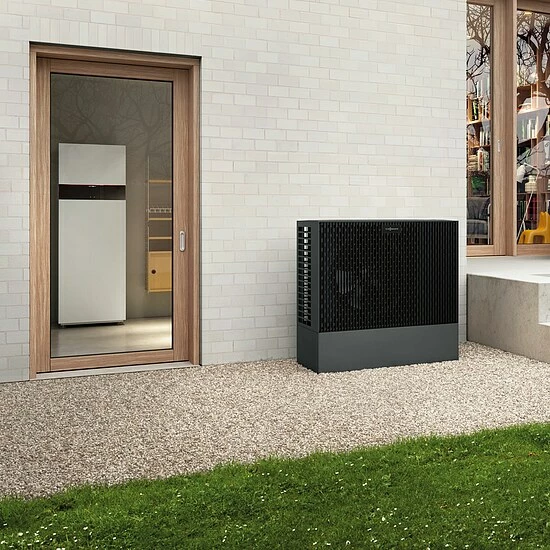

Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit bodenstehend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen (Zubehör) herstellen.

Technische Daten Wärmepumpe 222-S:

• Farbe Außeneinheit: Vitographite
• Farbe Inneneinheit: Vitopearlwhite
• Bei Betriebspunkt A2/W35:
• Nenn-Wärmeleistung: 5,29 kW
• Elektronische Leistungsaufnahme: 1,26 kW
• Leistungszahl (COP): 4,19
• Bei Betriebspunkt A7/W35:
• Nenn-Wärmeleistung: 6,95 kW
• Elektronische Leistungsaufnahme: 1,39 kW
• Leistungszahl (COP): 5,0
• Bei Betriebspunkt A -7/W35:
• Nenn-Wärmeleistung: 6,4 kW
• Elektronische Leistungsaufnahme: 2,087 kW
• Leistungszahl (COP): 3,12
• Lufteintrittstemperatur Heizbetrieb:
• Lufttemperatur min.: -20 °C
• Lufttemperatur max.: 45 °C
• Lufteintrittstemperatur Kühlbetrieb:
• Lufttemperatur min.: 15 °C
• Lufttemperatur max.: 45 °C
• Heizwasser (Sekundärkreis):
• Max. Vorlauftemperatur (Verdichter): 60 °C
• Zulässigr Betriebsdruck: 3 bar
• Zulässiger Betriebsdruck: 0,3 MPa
• Elektrische Werte Außeneinheit:
• Nennspannung Verdichter: 1/N/PE 230 V/50 Hz
• Anlaufstrom Verdichter: 10 A
• Elektrische Werte Inneneinheit:
• Nennspannung Regelung: 1/N/PE 230 V/50 Hz
• Absicherung intern: T 6,3 A
• Elektronische Leistungsaufnahme Heizkreispumpe Heiz-/Kühlkreis 1(PWM): 60 W
• Energieeffizienzindex (EEI) Heizkreispumpe Heiz-/Kühlkreis 1: 0,2
• Elektronische Leistungsaufnahme Heizkreispumpe Heiz-/Kühlkreis 2 (PWM): 25 W
• Energieeffizienzindex (EEI) Heizkreispumpe Heiz-/Kühlkreis 2: 0,2
• Nennspannung: 1/N/PE 230 V/50 Hz
• Oder Nennspannung: 3/N/PE 400 V/50 Hz
• Heizleistung: 8 kW
• Kältemittel R32:
• Kältemittelfüllmenge: 1,5 kg
• Treibhauspotenzial (GWP): 771
• CO2-Äquivalent: 1,16
• Integrierter Speicher-Wassererwärmer:
• Speicherinhalt: 190 l
• Max. zulässige Trinkwassertemperatur: 70 °C
• Anschlüsse:
• Heizwasservorlauf: Cu 28 x 1,0 mm
• Heizwasserrücklauf: Cu 28 x 1,0 mm
• Vorlauf Speicher-Wassererwärmer: Cu 22 x 1,0 mm
• Rücklauf Speicher-Wassererwärmer: Cu 22 x 1,0 mm
• Flüssigkeitsleitung: 6 mm
• Heißgasleitung: 16 mm
• Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 192 %
• Wärmenennleistung: 8 kW
• Jährlicher Energieverbrauch: 2998 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 134 %
• Wärmenennleistung: 7 kW
• Jährlicher Energieverbrauch: 4414 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 154 %
• Wärmenennleistung: 9 kW
• Jährlicher Energieverbrauch: 5657 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 118 %
• Wärmenennleistung: 9 kW
• Jährlicher Energieverbrauch: 7171 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 232 %
• Wärmenennleistung: 4 kW
• Jährlicher Energieverbrauch: 874 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 154 %
• Wärmenennleistung: 3 kW
• Jährlicher Energieverbrauch: 1206 kWh
• Schallleistungspegel Außen: 54 dB
• Schallleistungspegel Innen: 40 dB
• Energieeffizienzklasse: A
• Energieeffizienz: 77 %
• Zapfprofil: L
• Bezugsenergie (Qref): 11.655 kWh
• Temperaturregler:
• Temperaturregler Klasse: II
• Beitrag Raumheizungs-Energieeffizienz: 2 %
• Abmessungen Außeneinheit (Länge / Breite / Höhe): 500 x 1.080 x 850 mm
• Gewicht Außeneinheit: 95 kg
• Abmessungen Inneneinheit (Länge / Breite / Höhe): 597 x 600 x 1.900 mm
• Gewicht Inneneinheit: 188 kg

Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung:

• Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
• Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
• Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
• Mit Speichertemperaturregelung
• Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich
• Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
• Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
• Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
• Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb
• Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
• Kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Service Link (Low-Power-Funk)
• Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
• Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige

Service Link:

• Über Service Link werden – vorbehaltlich einer ausreichenden Mobilfunkabdeckung – automatisch ausgewählte Informationen, z. B. Störungsmeldung und eine Übersicht, der in der Anlage verbauten Steuer- und Erweiterungsmodule, an Viessmann übermittelt
• Das ermöglicht einen besseren Support im Störungsfall (Datenschutzinformation unter viessmann.com/servicelink)
• Über den Service Link wird eine Datenübertragung für eine Laufzeit von 5 Jahren ab Installation des Geräts gewährleistet
• Eine anschließende Einstellung des Service Link bleibt vorbehalten

einschließlich folgendem Zubehör:

• Montagehilfe Kompaktgerät 2 Heiz-/Kühlkreis für Aufputzinstallation nach oben: Für Kühlbetrieb müssen die Absperrarmaturen bauseitig gedämmt werden.
• Anschlusskonsole
• Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1¼
• Wärmegedämmte Kaltwasser- und Warmwasserleitung G 1
• Absperrarmaturen für Heizwasservorlauf und -rücklauf mit KFE-Hahn
• Absperrarmaturen für Trinkwasser
• Installations-Set für Bodenmontage der Außeneinheit
• Kupferrohr 6 x 1 mm mit Wärmedämmung für Flüssigkeitsleitung, Ring mit 12,5 m
• Kupferrohr 16 x 1 mm mit Wärmedämmung für Heißgasleitung, Ring mit 12,5 m
• 2 Stück Konsolen aus Edelstahlprofilen für Bodenmontage
• 10 m Thermo-Isolierband 50 x 3 mm, Farbe: Weiß

Lieferumfang Paket:

• 1 Stk. Vitocal 222-S AWBT-M-E-AC 221.E08 2C – Z022738
• 1 Stk. Montagehilfe AP nach oben, 2 Heizkreise – ZK06410
• 1 Stk. Installations-Set Bodenmontage 6 / 16 – ZK06313

Hersteller-Nr.: Z025138
