Viessmann Split Luft/Wasser-Wärmepumpe Vitocal 200-S AWB-E-AC 201.D10 400V Mit Regelung Vitotronic 200, Pufferspeicher 120-E SVW 600l + Frischwasser-Modul – Z015548

MPN:

Z015548

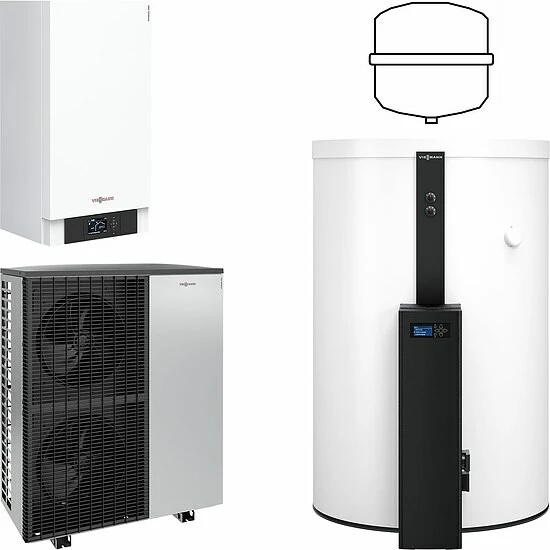

Viessmann Luft/Wasser-Wärmepumpenpaket mit Vitocal 200-S, Typ: AWB-E-AC 201.D10 400V mit Regelung Vitotronic 200 Typ: WO1C, Pufferspeicher Vitocell 120-E SVW 600l, Umschaltventil Vitotrans 353 und Zubehör, bestehend aus:

Luft/Wasser-Wärmepumpe Split-Ausführung Vitocal 200-S, Typ: AWB-E-AC 201.D10 400V und mit Wärmepumpenregelung Vitotronic 200 WO1C, Außeneinheit in vitosilber und Inneneinheit in vitopearlwhite – Z015225

Modulierende Luft/Wasser-Wärmepumpe in Split-Ausführung, bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung.
Für Anlagen mit 1 Heizkreis ohne Mischer und/oder – in Verbindung mit Erweiterungssätzen (Zubehör) – max. 2 Heizkreisen mit Mischer.

Die Luft/Wasser-Wärmepumpe Vitocal 200-S nutzt die Wärme, die in der Außenluft kostenlos zur Verfügung steht. Das garantiert eine kostengünstige und umweltfreundliche Wärmeversorgung. Optional können Sie die Wärmepumpe im Sommer auch zum Kühlen einsetzen.

Aufgebaut ist die Vitocal 200-S in Split-Bauweise. Der effiziente, drehzahlgeregelte Scroll-Verdichter und der Ventilator sind in der Außeneinheit untergebracht. Die Inneneinheit nimmt unter anderem Wärmetauscher und Regelung auf und überzeugt zudem durch ihre kompakte, raumsparende Bauweise.

Ausstattungsmerkmale Wärmepumpe 200-S:

• Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
• Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
• Kompakte Inneneinheit mit Hocheffizienz-Umwälzpumpe, Verflüssiger, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
• Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
• Komfortabel durch reversible Ausführung, die Heizen und Kühlen ermöglicht
• Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
• COP optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
• Besonders leise im Betrieb durch Advanced acoustics design (AAD)
• Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps

Lieferumfang Wärmepumpe 200-S:

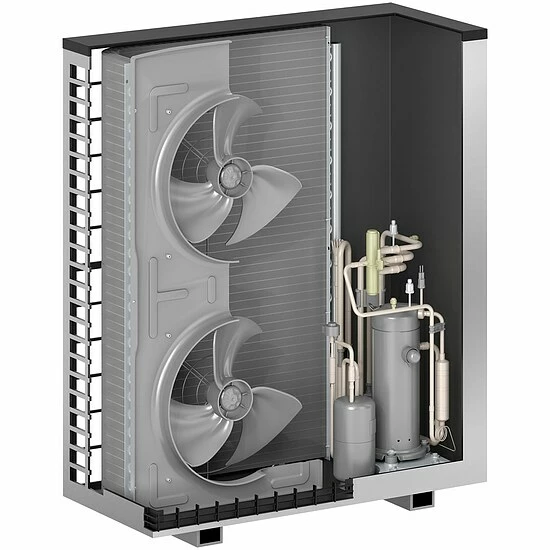

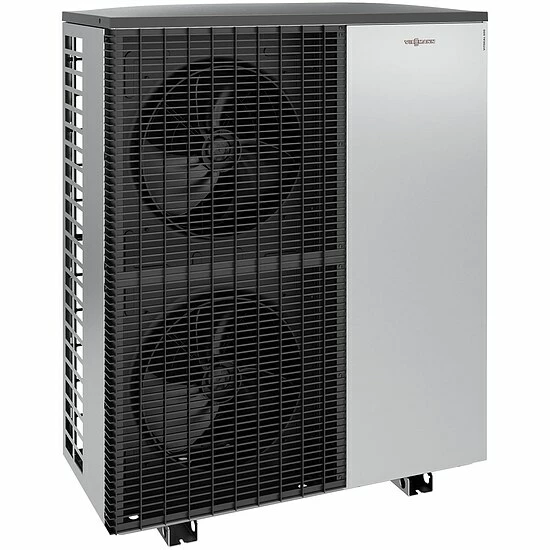

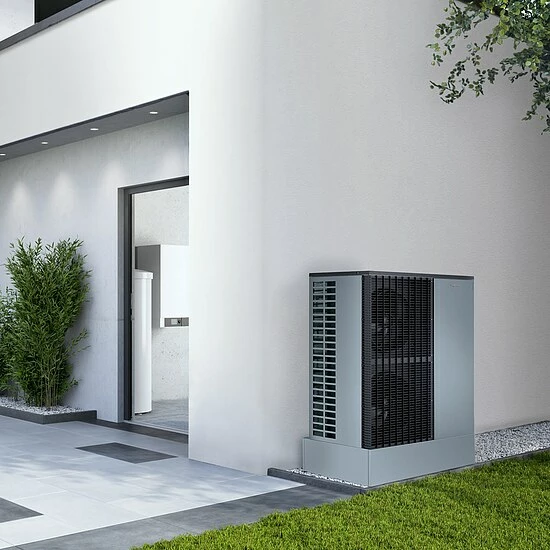

Außeneinheit für Boden- oder Wandmontage:

• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD)
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
• Energieeffiziente Abtauung über Kältekreisumkehr
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung
• Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz
• Vorgefüllt mit Kältemittel R410A, Füllung ausreichend für Kältemittelleitung bis 12 m Länge

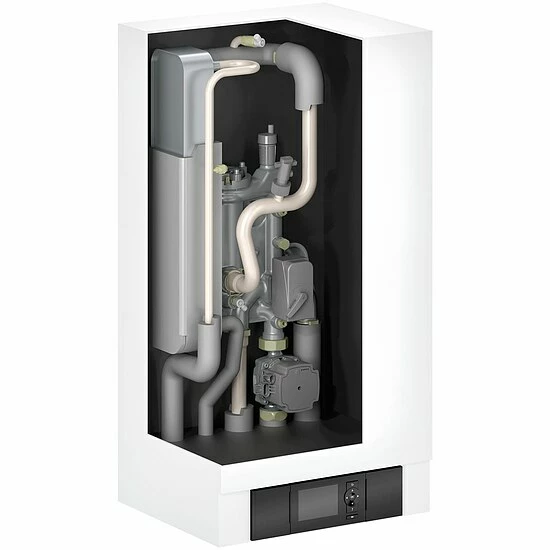

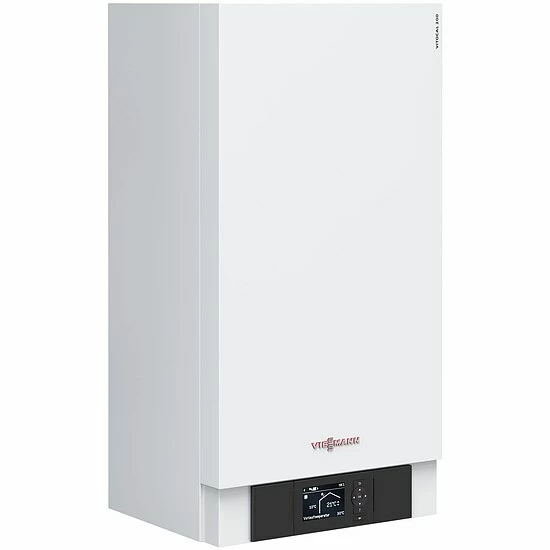

Inneneinheit für Wandmontage:

• Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, strömungsgünstigem Gussblock mit 3-Wege-Umschaltventil (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer
• Mit integriertem Strömungswächter und Sicherheitsgruppe

Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen bauseits herstellen.

• Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C
• Regelung eines geeigneten Wohnungslüftungsgeräts
• Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer
• Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar
• Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel)
• Mit Hybrid-Pro-Control zur optimalen Regelung der Wärmepumpe in Verbindung mit dem externen Wärmeerzeuger, nach ökologischen oder ökonomischen Gesichtspunkten
• Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang
• Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör)

Technische Daten Wärmepumpe 200-S:

• Farbe Außeneinheit: Vitosilber
• Farbe Inneneinheit: Vitopearlwhite
• Bei Betriebspunkt A2/W35:
• Nenn-Wärmeleistung: 5,9 kW
• Elektronische Leistungsaufnahme: 1,4 kW
• Leistungszahl (COP): 4,1
• Bei Betriebspunkt A7/W35:
• Nenn-Wärmeleistung: 7,6 kW
• Elektronische Leistungsaufnahme: 1,5 kW
• Leistungszahl (COP): 5
• Bei Betriebspunkt A -7/W35:
• Nenn-Wärmeleistung: 10,1 kW
• Elektronische Leistungsaufnahme: 3,2 kW
• Leistungszahl (COP): 3,2
• Bei Betriebspunkt A35/W18:
• Kühlleistung: 7,0 kW
• Elektronische Leistungsaufnahme: 1,8 kW
• Leistungszahl (EER): 4,0
• Lufteintrittstemperatur Heizbetrieb:
• Lufttemperatur min.: -20 °C
• Lufttemperatur max.: 35 °C
• Lufteintrittstemperatur Kühlbetrieb:
• Lufttemperatur min.: 10 °C
• Lufttemperatur max.: 45 °C
• Heizwasser (Sekundärkreis):
• Max. externer Druckverlust (RFH) bei Mindestvolumenstrom: 500 mbar
• Max. externer Druckverlust (RFH) bei Mindestvolumenstrom: 50 MPa
• Vorlauftemperatur: 60 °C
• Zulässiger Betriebsdruck: 3 bar
• Zulässiger Betriebsdruck: 0,3 MPa
• Elektrische Werte Außeneinheit:
• Nennspannung Verdichter: 3/N/PE 400 V/50 Hz
• Anlaufstrom Verdichter: 5 A
• Elektrische Werte Inneneinheit:
• Nennspannung Regelung: 1/N/PE 230 V/50 Hz
• Absicherung intern: T 6,3 A
• Elektronische Leistungsaufnahme Sekundärpumpe (PWM): 60 W
• Energieeffizienzindex (EEI) Sekundärpumpe: ≤ 0,2
• Nennspannung: 1/N/PE 230 V/50 Hz
• Nennspannung: 3/N/PE 400 V/50 Hz
• Heizleistung: 9 kW
• Kältemittel R410A:
• Kältemittelfüllmenge: 3,6 kg
• Treibhauspotenzial (GWP): 1924
• CO2-Äquivalent: 6,9 t
• Anschlüsse:
• Heizwasservorlauf: G 1 1/4
• Heizwasserrücklauf: G 1 1/4
• Vorlauf Speicher-Wassererwärmer: G 1 1/4
• Abmessung Flüssigkeitsleitung: 10 mm
• Abmessung Heißgasleitung: 16 mm
• Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 172 %
• Wärmenennleistung: 6 kW
• Jährlicher Energieverbrauch: 2637 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 125 %
• Wärmenennleistung: 6 kW
• Jährlicher Energieverbrauch: 3605 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 139 %
• Wärmenennleistung: 5 kW
• Jährlicher Energieverbrauch: 3602 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 106 %
• Wärmenennleistung: 5 kW
• Jährlicher Energieverbrauch: 4849 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 211 %
• Wärmenennleistung: 3 kW
• Jährlicher Energieverbrauch: 799 kWh
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 138 %
• Wärmenennleistung: 3 kW
• Jährlicher Energieverbrauch: 1085 kWh
• Schallleistungspegel Außen: 54 dB
• Schallleistungspegel Innen: 39 dB
• Temperaturregler:
• Temperaturregler Klasse: II
• Beitrag Raumheizungs-Energieeffizienz: 2 %
• Energieeffizienz Verbund (Heizung): 134 %
• Energieeffizienzklasse Verbund (Heizung): A++
• Abmessungen Außeneinheit (Länge / Breite / Höhe): 546 x 1.109 x 1.377 mm
• Gewicht Außeneinheit: 148 kg
• Abmessungen Inneneinheit (Länge / Breite / Höhe): 370 x 450 x 880 mm
• Gewicht Inneneinheit: 45 kg

Ausstattungsmerkmale Regelung Vitotronic 200 WO1C:

• Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil
• Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe
• Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen
• Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze
• Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung
• Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung
• COP-optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen über LON ist möglich (Zubehör erforderlich)
• Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) – Anbindung über Funk-Basis (Zubehör)
• Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN
• Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) – Anbindung über LON
• Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich
• Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich

Die Vitotronic 200 enthält:

• Anlagenschalter
• Betriebs- und Störanzeige
• Optolink Laptop-Schnittstelle und Bedienteil

Heizwasser-Pufferspeicher Vitocell 120-E, Typ: SVW, 600l vitopearlwhite – Z021884

Heizwasser-Pufferspeicher mit Frischwasser-Modul Vitotrans 353, für den Einsatz in Heizungsanlagen mit Wärmepumpen.

Zur Heizwasserspeicherung und Trinkwassererwärmung mit Vitotrans 353, in Verbindung mit Wärmepumpen. Mit eingebauter Einrichtung für 2 getrennte Speicherzonen (Trinkwasserzone ca. 350 Liter, Heizkreiszone ca. 250 Liter),
Ladelanze und weitere Einschichtvorrichtungen. Ausführung nach DIN 4753.

Nach EN 12897 und DIN 4753 gebaut. Für Heizungsanlagen nach EN 12828.

Ausstattungsmerkmale Heizwasser-Pufferspeicher:

• Heizwasser-Pufferspeicher aus Stahl mit separat verpackter Wärmedämmung
• Ummantelung aus Polystyrol
• Stellfüße
• Eingebautes Lochblech zur Aufteilung des Speichervolumens in Trinkwasserzone und Heizkreiszone
• Ladelanze in der Trinkwasserzone
• Einström-/Verteilungseinrichtung in der Heizkreiszone
• 3 Klemmsysteme am Speichermantel für Tauchtemperatursensoren/Temperaturregler/Thermometer
• 7 Vorlauf- und Rücklaufanschlüsse für den Anschluss von Wärmepumpe, Heizkreis und eines weiteren Wärmeerzeugers
• Zusätzlicher Anschluss für den Einbau eines Elektro-Heizeinsatzes
• Frischwasser-Modul Vitotrans 353 für komfortable und hygienische Trinkwassererwärmung nach dem Durchlauferhitzer-Prinzip. Komplett vorgefertigte, kompakte Station zur Montage an den Heizwasser-Pufferspeicher

Ausstattungsmerkmale Frischwasser-Modul Vitotrans 353:

• Zirkulationspumpe
• Integrierte, vorverdrahtete und voreingestellte Regelung zur Einstellung der gewünschten Warmwassertemperatur
• Groß dimensionierter, hocheffizienter Plattenwärmetauscher (kupfergelötet) für eine geringe Rücklauftemperatur
• Rücklaufverteil-Set zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher durch Temperaturregelfunktion
• Volumenstromgeber zur exakten Durchflussmessung im Trinkwasserkreis
• Drehzahlgeregelte Hocheffizienz-Umwälzpumpe für den Primärkreis
• Absperrventile mit integriertem Rückschlagventil
• Vorgefertigter Montagekonsole, Rohrleitungen und Verbindungsstücken zum Anschluss an den Heizwasser-Pufferspeicher

Technische Daten Vitocell 120-E:

• Farbe: vitopearlwhite
• Speicherinhalt: 600 l
• Inhalt Heizkreiszone: 250 l
• Inhalt Trinkwasserzone: 350 l
• Ladelanze: R 1 1/2
• Vor-/Rücklauf: R 1 1/4
• Zulässige Temperatur Heizwasservorlauf: 110 °C
• Zulässiger Betriebsdruck Heizwasserseitig: 3 bar
• Abmessungen mit Vitotrans (Länge / Breite / Höhe): 1064 x 1466 x 1645 mm
• Gesamtgewicht mit Vitotrans: 143 kg
• Einbringmaß Länge: 790 mm
• Einbringmaß Kippmaß: 1630 mm
• Typ: PZSA
• Zapfleistung bis: 25 l/min
• Zulässiger Betriebsdruck Primär: 10 bar
• Zulässiger Betriebsdruck Sekundär: 10 bar
• Zulässiger Betriebstemperatur Primär: 95 °C
• Zulässiger Betriebstemperatur Sekundär: 95 °C
• Primär: G 1
• Sekundär/Zirkulation: G 1
• Energieeffizienzklasse: B
• Warmhalteverluste: 87,5 W
• Inhalt: 600 l

einschließlich folgendem Zubehör:

• 3-Wege-Umschaltventil: Mit elektrischem Antrieb. Mögliche Anwendungen:
• Hydraulische Einbindung eines Heizwasser-Pufferspeichers mit Frischwasser-Modul
• Rücklaufverteil-Set zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher
• Zur Bypass-Schaltung ds Heizwasser-Pufferspeichers im Kühlbetrieb
• Technische Daten: Anschluss: G 1 1/2 AG
• Tauchtemperatursensor (NTC 10 kOhm): Zur Erfassung einer Temperatur in einer Tauchhülse. Mit Anschlussleitung (5,8 m lang) und Stecker.
• Endmanschette: Zur Abdichtung und Durchführung von Kältemittelleitungen durch ein KG-Rohr DN 125.
• Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen: Technische Daten: Typ: H50, Inhalt: 50l, Farbe: Weiß, Max Betriebsdruck: 6/0,6 bar/MPa, Anschluss: R 3/4, Durchmesser: 441 mm, Höhe: 487 mm, Gewicht: 9,6 kg, Pulverbeschichtet und mit Stellfüßen
• Kappenventil R 3/4: Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.

Lieferumfang Paket:

• 1 Stk. Vitocal 200-S AWB-E-AC 201.D10 – Z015225
• 1 Stk. Vitocell 120-E Typ SVW, 600 l – Z021884
• 1 Stk. Umschaltventil Vitotrans 353 PBM-PBL – ZK01344
• 2 Stk. Tauchtemperatursensor (NTC 10 kOhm) – 7438702
• 1 Stk. Endmanschette – ZK02932
• 1 Stk. Membran-Ausdehnungsgefäss H50 white – 7938085
• 1 Stk. Kappenventil R3/4 – 9572213

Hersteller-Nr.: Z015548
