Viessmann Solaranlage Mit 4 Stk. Vitosol 200-FM SV2F, Regelung, Pufferspeicher Vitocell 140-E 750l Weiß Und Frischwassermodul – SK05799

Viessmann Paket Thermische Solaranlage 10,04 m² 4x SV2F, Pufferspeicher Vitocell 140-E 750l vitopearlwhite und Vitotrans 353, bestehend aus:

Vitosol 200-FM Flachkollektor, Typ: SV2F (Aufdach senkrecht) Rahmen dunkelblau – ZK02453

Die leistungsstarken Flachkollektoren Vitosol 200-FM sind die ideale Ergänzung für jede Heizungsanlage.
Mit ihrer Absorberfläche von 2,3 m² passen sich die Sonnenkollektoren an den jeweiligen Energiebedarf an.
Sie ersetzen im Jahresdurchschnitt bis zu 60 Prozent der sonst zur Trinkwassererwärmung benötigten Energie und tragen zur Heizungsunterstützung bei.
In Verbindung mit einem Brennwertkessel kann dank kostenloser Sonnenenergie sogar mehr als ein Drittel der Jahresenergie für Heizung und Warmwasser eingespart werden.

Vorteile SV2F:

• Mit automatischer Temperaturabschaltung ThermProtect
• Bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung
• Flachkollektor (senkrecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme
• Für Schrägdachmontage und zur freistehenden Montage
• Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff
• Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas
• Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren

Technische Daten SV2F:

• Typ: SV2F
• Kollektor-Bruttofläche: 2,51 m²
• Absorberfläche: 2,31 m²
• Aperturfläche: 2,33 m²
• Abmessungen (Breite / Höhe / Tiefe): 1.056 x 2.380 x 90 mm
• Gewicht: 39 kg
• Inhalt Flüssigkeit: 1,83 l
• Zul. Betriebsdruck im Kollektor: 6 bar
• Max. Stillstandstemperatur: 145 °C
• Optischer Wirkungsgrad (Absorberfläche im Arbeitsbereich): 82,3 %

Pufferspeicher Vitocell 140-E SEIC 750 L mit einem Wärmetauscher – Farbe vitopearlwhite – Z021880

Heizwasser-Pufferspeicher für den Einsatz in Heizungsanlagen mit Solaranlagen, Wärmepumpen oder Festbrennstoffkesseln.
Nach EN 12897 und DIN 4753 gebaut. Für Heizungsanlagen nach EN 12828.
Zulässige Vorlauftemperaturen: Heizwasser bis 110 °C, Solar bis 140 °C.
Zulässiger Betriebsdrücke: heizwasserseitig bis 3 bar, solarseitig bis 10 bar.

Lieferumfang / Ausstattung 140-E:

• Heizwasser-Pufferspeicher aus Stahl mit separat verpackter Wärmedämmung
• Ummantelung aus Polystyrol
• Stellfüße
• Eingebaute Heizwendel zum Anschluss an Sonnenkollektoren
• 7 Vorlauf- und Rücklaufanschlüsse (oben, mitte, unten): R 2
• 5 Klemmsysteme am Speichermantel für Tauchtemperatursensoren/Temperaturregler/Thermometer
• Anschluss für den Einbau eines Elektro-Heizeinsatzes
• Solarentlüftung
• Geeignet für bis zu 4 Thermometer zur Erfassung der Temperaturschichtung
• Farbe vitopearlwhite

Technische Daten 140-E:

• Speicherinhalt: 750 L
• Heizwasser: 738 l
• Wärmetauscher-Solar: 12 l
• Wärmetauscher-Solar Heizfläche: 1,8 m²
• Länge: 1064 mm
• Breite: 1119 mm
• Höhe: 1900 mm
• Gewicht: 159 kg
• Kippmaß: 1890 mm
• Energieeffizienzklasse: –
• Warmhalteverluste: 93,8 W
• Inhalt: 750 l

Vitotrans 353, Typ: PZSA – Z021866

Frischwasser-Modul für komfortable und hygienische Trinkwassererwärmung nach dem Durchlauferhitzer-Prinzip.

Lieferumfang PZSA:

• Komplett vorgefertigte, kompakte Station zur Montage an den Heizwasser-Pufferspeicher
• Zirkulationspumpe
• Integrierte, vorverdrahtete und voreingestellte Regelung zur Einstellung der gewünschten Warmwassertemperatur
• Groß dimensionierter, hocheffizienter Plattenwärmetauscher (kupfergelötet) für eine geringe Rücklauftemperatur
• Rücklaufverteil-Set zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher durch Temperaturregelfunktion
• Volumenstromgeber zur exakten Durchflussmessung im Trinkwasserkreis
• Drehzahlgeregelte Hocheffizienz-Umwälzpumpe für den Primärkreis
• Absperrventile mit integriertem Rückschlagventil
• Vorgefertigter Montagekonsole, Rohrleitungen und Verbindungsstücken zum Anschluss an den Heizwasser-Pufferspeicher

Technische Daten PZSA:

• Zapfleistung bis: 25 l/min
• Zulässiger Betriebsdruck Primär: 10 bar
• Zulässiger Betriebsdruck Sekundär: 10 bar
• Zulässiger Betriebsdruck Primär: 95 °C
• Zulässiger Betriebsdruck Sekundär: 95 °C
• Anschlüsse Primär: G 1
• Anschlüsse Sekundär/Zirkulation: G 1
• Abmessungen (Länge / Breite / Höhe): 346 x 250 x 943 mm
• Gewicht mit Wärmedämmung: 24 kg

einschließlich folgendem Zubehör:

• Verbindungsrohre (1 Paar) – Aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.
• Anschluss-Set – Für ein Kollektorfeld in einer Reihe.
• Tauchhülsenset – Mit Tauchhülse und Verschraubungsteilen.
• Ausdehnungsgefäß (für Wärmeträgermedium) – Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
• Wärmeträgermedium „Tyfocor-LS“ – 25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C. „Tyfocor LS“ kann mit „Tyfocor G-LS“ gemischt werden.
• Solar-Divicon mit Anschluss-Set, Typ PS10 – Komplett ausgestattetes Set zur solarkreisseitigen Anbindung an den Wärmetauscher Solar des Heizwasser-Pufferspeichers. Lieferumfang: Solar-Divicon, Typ PS10 mit drehzahlgeregelter Hocheffizienz-Umwälzpumpe. Vorgefertigte Verrohrung mit Anschlussverschraubungen zur Montage an den Vitocell.

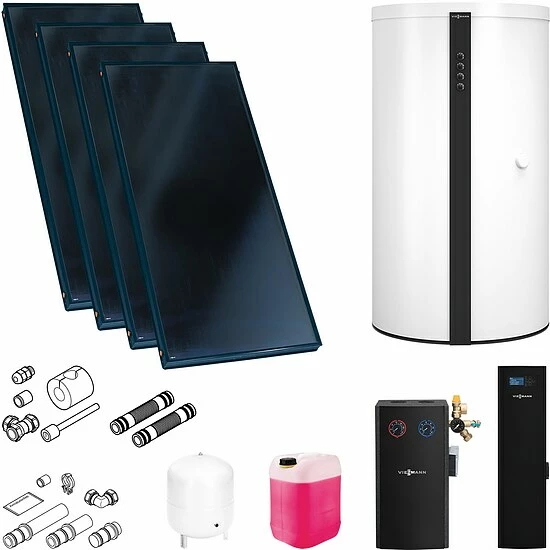

Lieferumfang:

• 4 Stk. Vitosol 200-FM, Typ SV2F (Aufdach) – ZK02453
• 3 Stk. Verbindungsrohre (2 Stück) – 7248239
• 1 Stk. Anschluss-Set einseitig – 7248240
• 1 Stk. Tauchhülsenset – 7174993
• 1 Stk. Vitocell 140-E, Typ SEIC 750 l – Z021880
• 1 Stk. Solar-Divicon PS10 SM1A – Z021905
• 1 Stk. Membran-Ausdehnungsgefäss 40L 10 bar – 7248243
• 2 Stk. Wärmeträgermedium Tyfocor-LS 25 Liter – 7159727
• 1 Stk. Vitotrans 353 PZSA 600/750/950l – Z021866

– Hersteller-Art.-Nr. SK05799
