Viessmann Solaranlage Mit 2 Stk. Vitosol 200-FM SH2F, Regelung Und Solarspeicher Vitocell 100-W CVBC 300l Weiß – SK05749

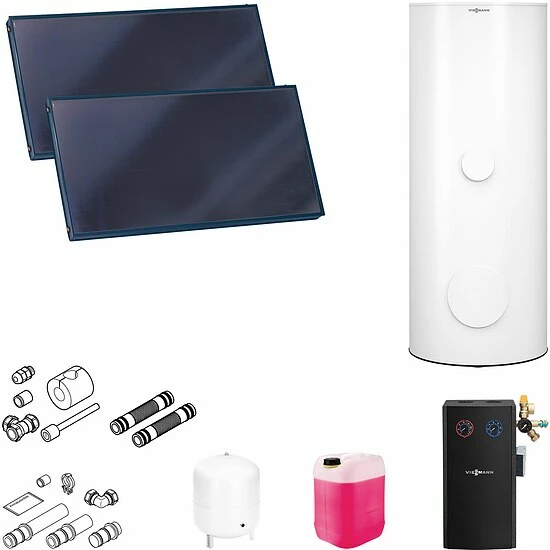

Viessmann Paket Thermische Solaranlage 5,02 m² 2x SH2F und Vitocell 100-W 300 l vitopearlwhite, bestehend aus:

Vitosol 200-FM Flachkollektor, Typ: SH2F (Aufdach waagerecht) Rahmen dunkelblau – ZK02454

Die leistungsstarken Flachkollektoren Vitosol 200-FM sind die ideale Ergänzung für jede Heizungsanlage.
Mit ihrer Absorberfläche von 2,3 m² passen sich die Sonnenkollektoren an den jeweiligen Energiebedarf an.
Sie ersetzen im Jahresdurchschnitt bis zu 60 Prozent der sonst zur Trinkwassererwärmung benötigten Energie und tragen zur Heizungsunterstützung bei.
In Verbindung mit einem Brennwertkessel kann dank kostenloser Sonnenenergie sogar mehr als ein Drittel der Jahresenergie für Heizung und Warmwasser eingespart werden.

Vorteile SH2F:

• Mit automatischer Temperaturabschaltung ThermProtect
• Bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung
• Flachkollektor (waagerecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme
• Für Schrägdachmontage und zur freistehenden Montage
• Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff
• Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas
• Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren

Technische Daten SH2F:

• Typ: SH2F
• Kollektor-Bruttofläche: 2,51 m²
• Absorberfläche: 2,31 m²
• Aperturfläche: 2,33 m²
• Abmessungen (Breite / Höhe / Tiefe): 2.380 x 1.056 x 90 mm
• Gewicht: 40 kg
• Inhalt Flüssigkeit: 2,4 l
• Zul. Betriebsdruck im Kollektor: 6 bar
• Max. Stillstandstemperatur: 145 °C
• Optischer Wirkungsgrad (Absorberfläche im Arbeitsbereich): 82,6 %

Solar-Warmwasserspeicher Vitocell 100-W CVBC 300 L – Farbe vitopearlwhite – Z021914

Senkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen.
Die untere Heizwendel zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Zulässige Vorlauftemperaturen: Heizwasser bis 160 °C, Solar bis 160 °C, Trinkwasser bis 95 °C.
Zulässige Betriebsdrücke: heizwasserseitig bis 10 bar, solarseitig bis 10 bar, trinkwasserseitig bis 10 bar.

Lieferumfang / Ausstattung 100-W:

• Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
• Ummantelung aus Stahlblech, epoxidharzbeschichtet
• Stellfüße
• Speicherzelle und Heizwendel aus Stahl
• Korrosionsgeschützt durch Ceraprotect-Emaillierung
• Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
• Klemmsystem für Tauchtemperatursensoren/Temperaturregler/Thermometer
• Flanschöffnung vorne: DN 110
• Anschluss für den Einbau eines Elektro-Heizeinsatzes: R 1 1/2
• Einschraubwinkel mit Tauchhülse für Solarbetrieb
• Farbe vitopearlwhite

Technische Daten 100-W:

• Speicherinhalt: 300 L
• Länge: 668 mm
• Breite: 714 mm
• Höhe: 1687 mm
• Gewicht: 126 kg
• Kippmaß: 1790 mm
• Energieeffizienzklasse: B
• Warmhalteverluste: 68,8 W
• Inhalt: 300 l
• Nicht solarer Inhalt: 127 l

einschließlich folgendem Zubehör:

• Verbindungsrohre (1 Paar) – Aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.
• Anschluss-Set – Für ein Kollektorfeld in einer Reihe.
• Tauchhülsenset – Mit Tauchhülse und Verschraubungsteilen.
• Ausdehnungsgefäß (für Wärmeträgermedium) – Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
• Wärmeträgermedium „Tyfocor-LS“ – 25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C. „Tyfocor LS“ kann mit „Tyfocor G-LS“ gemischt werden.
• Solar-Divicon, Typ PS10 – Zweistrang-Pumpstation für den Kollektorkreis als Kompakteinheit mit einem Pumpenstrang und einem Solarstrang. Lieferumfang/Ausstattung: Drehzahlgeregelte Hocheffizienz-Umwälzpumpe für Wechselstrom, 2 Thermometer, 2 Kugelhähne mit Rückschlagklappen, Volumenstromanzeige, Manometer, Sicherheitsventil 6 bar, Befüllventile, Luftabscheider, Klemmringverschraubung/Doppel-O-Ring 22 mm, Wärmedämmung, Integrierte Vitosolic 100, Typ SD1. Technische Daten PS10: Förderhöhe der Hocheffizienz-Umwälzpumpe bei Förderstrom 1000 l/h: 6,5 m.

Lieferumfang:

• 2 Stk. Vitosol 200-FM, Typ SH2F (Aufdach) – ZK02454
• 1 Stk. Verbindungsrohre (2 Stück) – 7248239
• 1 Stk. Anschluss-Set einseitig – 7248240
• 1 Stk. Tauchhülsenset – 7174993
• 1 Stk. Vitocell 100-W Typ CVBC 300 l – Z021914
• 1 Stk. Solar-Divicon PS10 SD1 – Z021902
• 1 Stk. Membran-Ausdehnungsgefäss 25L 10 bar – 7248242
• 1 Stk. Wärmeträgermedium Tyfocor-LS 25 Liter – 7159727

– Hersteller-Art.-Nr. SK05749
