Vaillant Installationsset Mit Tichelmann System Zur Einfachen Installation Von 2 AroCOLLECT – 0020205408

MPN:	0020205408

VAILLANT Installationsset mit Tichelmann System zur einfachen Installation von 2 aroCOLLECT

Verwendbar für:

• VWF 157/4, VWF 157/4 mit 2x VWL 11/4 SA, VWF 197/4,
• VWF 197/4 mit 2x VWL 11/4 SA

Hinweis:

• Im Tichelmannsystem muss mit 50 x 4,6 mm verrohrt werden

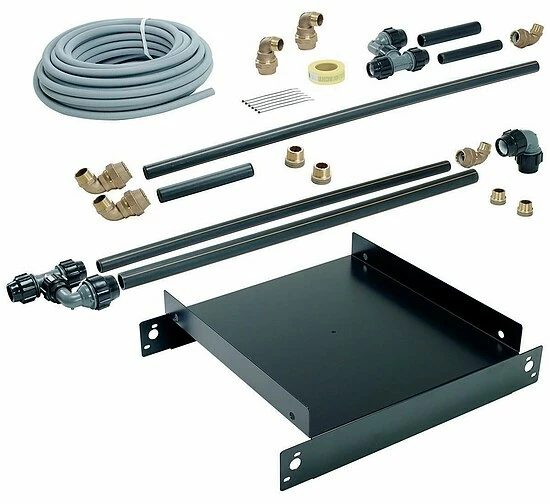

Bestehend aus:

• 1 Stk. Verbindungsblech für zwei Rahmen
• 4 Stk. Messing Winkelverschraubung 90°, 40 x R 1 ¼ für Anschluss an PE-Pohr 40 x 3,7
• 4 Stk. Messingverlängerung , R 1 ¼ x 20 mm für Anschluss an Außeneinheit
• 2 Stk. Messing Winkelverschraubung 90°, 50 x R 1 ½ für Anschluss an PE-Pohr 50 x 4,6 im Gebäude
• 2 Stk. T-Stück für PE-Rohre 40 x 3,7
• 2 Stk. PE-Winkeladapter 90° für Anschluss an T-Stück und PE-Rohr 50 x 4,6
• 2 Stk. Winkelkupplung 90° für PE-Rohr 50 x4,6
• 2 Stk. PE-Rohr 260 mm (40 x 3,7)
• 2 Stk. PE-Rohr 1315 mm (40 x 3,7)
• 1 Stk. PE-Rohr 260 mm (50 x 4,6)
• 1 Stk. PE-Rohr 1300 mm (50 x 4,6)
• 1 Stk. Leerrohr zur Verlegung der E-Bus Kabel im Erdreich (30 m)
• 1 Stk. Trassenband und Kabelbinder zur Markierung der PE-Rohre

– Hersteller-Art.-Nr. 0020205408
