HEIMEIER Multibox RTL Unterputz – Rücklauftemperaturbegrenzer Für Fußbodenheizung – 9304-00.800

MPN:	9304-00.800

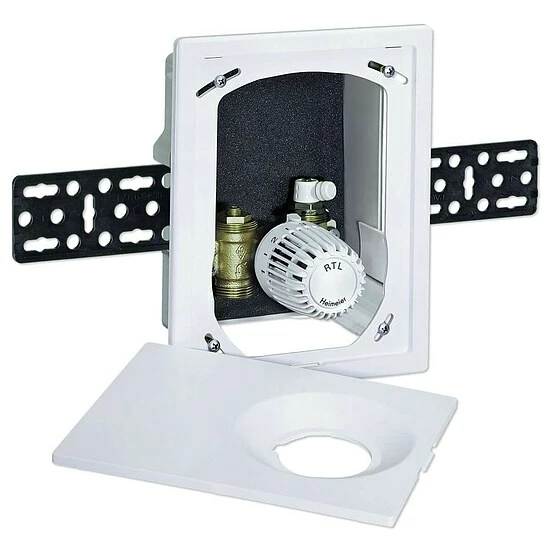

Multibox RTL Unterputz-Rücklauftemperaturbegrenzer von HEIMEIER

(Heimeier 9304-00.800)

Mit Multibox macht die Montage von Unterputz-Komponenten für die Fußbodenheizung richtig Spaß.

Einsatzbereich & Details:

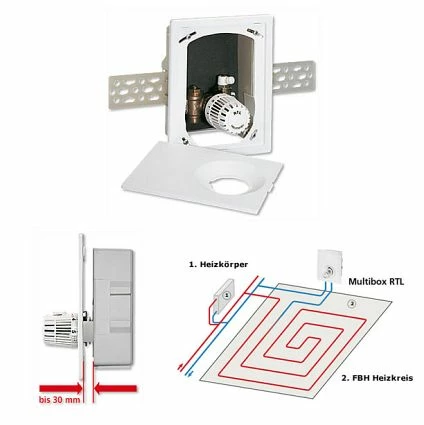

Der Heimeier Multibox RTL wird für die Maximalbegrenzung der Rücklauftemperatur bei z. B. kombinierten Fußboden-Radiatorheizungsanlagen zur Temperierung von Fußbodenflächen eingesetzt (siehe Bild vergrößern)

Es wird ausschließlich die Rücklauftemperatur geregelt. Mit der Absperr- /Regulierspindel kann ein hydraulischer Abgleich vorgenommen werden.
Steigt die Rücklauftemperatur z. B. auf Grund reduzierter Heizleistung der Fußbodenheizung durch Fremdwärmeeinflüsse an, so dehnt sich der Dehnstoff im Temperaturfühler aus und wirkt auf den Membrankolben. Dieser drosselt über die Ventilspindel die Wasserzufuhr im Fußboden-Heizkreis.

Bei sinkender Mediumtemperatur verläuft der Vorgang umgekehrt.
Das Ventil öffnet, wenn der eingestellte Begrenzungswert unterschritten wird.

Alle Multibox-Ausführungen sind, je nach Rohrleitungsdruckverlust, geeignet für Heizflächen bis ca. 20 m².
Die Anschlüsse der Multibox sind 3/4 Zoll Eurokonus-Außengewinde und passend zu unseren Eurokonusverschraubungen 3/4 Zoll

Vorteile:

• Er benötigt keinen elektrischen Anschluss oder sonstige Fremdenergie.
• Die geringe Einbautiefe des UP-Kasten beträgt nur 60 mm.
• Flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm.
• Die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen.
• Abdeckung mit verdeckter Schraubbefestigung
• Ausführung mit Abdeckung und sichtbarer Skalenhaube in weiß
• Ventilgehäuse aus korrosionsbeständigem Rotguss
• universelle Anschlussmöglichkeiten

Lieferumfang:

• Betriebsanleitung
• Heimeier RTL Box – Unterputz
• Thermostatventil und Thermostatkopf für Temperaturbegrenzung
• Frontblende in Farbe weiß
