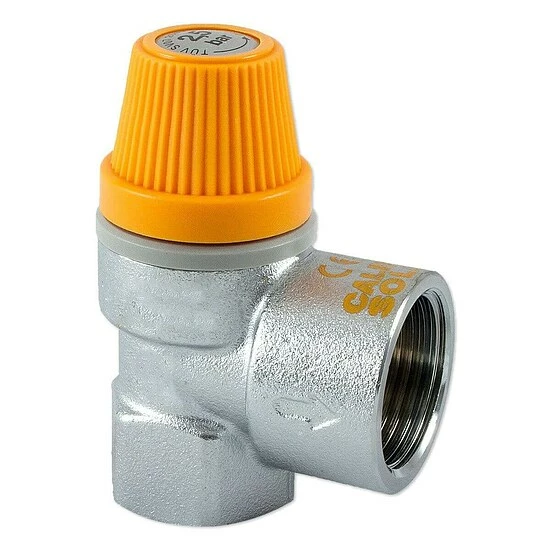

Caleffi Membran-Sicherheitsventil 1/2“ IG Für Solar – 4 Bar – Bis 160°C – Auslass 3/4“ IG – 253044

MPN:

CF253044

Allgemeines

Caleffi Sicherheitsventil Art. 253044

Diese Membran – Sicherheitsventile werden nach den Sicherheitsanforderungen der von de Druckgeräterichtline 97/23/CE des europäischen Parlaments hergestellt. Mit dieser Richtlinie harmonisieren die Mitgliedsstaaten den Bereich Druckgeräte. Die Montageanleitung ist nach den Artikel 3.4 Anhang 1 der Druckgeräterichtline 97/23/CE erstellt und dem Produkt beigelegt.

TÜV Zertifizierung

• mit vergrößertem Austritt, bauteilgeprüft gemäß TRD 721 VdTÜV-Merkblatt Sicherheitsventil SV ,00 7.7 f.f.
• Bauteilkennzeichenung TÜV Rheinland/Berlin-Brandenburg: SV 07 2009 • SGL • H • p

Funktion

Für geschlossene, eigensichere Solarheizungsanlagen mit Wasser oder Wassergemischen als Wärmeträger nach DIN 475″ Bl 1, unter Verwendung eines Membran-Ausdehnungsgefäßes. Das Membran-Sicherheitsventil Baureihe 253 is ausschließlich für Solarheizungsanlagen geeignet. Das Membran-Sicherheitsventil tritt erst dann in Funktion, wenn de Anlagendruck die Leistung des Ventils übersteigt. Das Membran-Sicherheitsventil ist in der Lage die gesamte Heizleistung der Solarheizungsanlage in Form von Heißwasser und Dampf abzugeben.

Technische Eigenschaften

• Körper: DIN EN 12165 CW 617N
• Anschluss: 1/2″ IG
• Auslass: 3/4″ IG
• Nominaldruck: PN10
• Zulässige maximale Betriebstemperatur: 160°C
• Ansprechdruck: 4 bar
• Glykol-Wasser-Gemisch: max. 50%
• Max Abblasleitung: 50 kW
• Druckgeräterichtlineneinstufung PED: IV
