Buderus WLW196i-6 AR B Logaplus Wärmepumpen-Paket Mit Regelung RC100 H Für Heizkreis – 7739610303

MPN:	7739610303

BUDERUS Wärmepumpenpaket Logaplus WLW196 iAR-8 S mit Luft-Wasser-Wärmepumpe Logatherm WLW196i-6 AR B 6,3kW/6,7kW reversibel, solare Warmwasserbereitung, Bedieneinheit RC100 H und 1 Heizkreis-Set ungemischt, bestehend aus:

Luft-Wasser-Wärmepumpe Logatherm WLW196i-6 AR B 6,3kW/6,7kW (Heiz-/und Kühlleistung), reversibel, bivalent mit integriertem Mischer zur Kesseleinbindung, Farbe schwarz – 7739610221

Logatherm WLW196i-6 AR B, reversible Luft-Wasser-Wärmepumpe für bivalenten Betrieb.

Vorteile WLW196i-6:

• Max. Heizleistung 7,6 kW bei A2/W35
• Leistungszahl 4,13 bei A2/W35 gemäß EN 14825 und 60% Inverterleistung
• Reversible Luft/Wasser-Wärmepumpe für bivalenten Betrieb
• Wärmepumpe Logatherm WLW196i-6 ARB, bestehend aus IDU-8 iBW + ODU6.2i Inneneinheit = IDU-8 iBW = InDoorUnit_Water Außeneinheit = ODU6.2i = OutDoorUnit_Water)
• Wasserführende Verbindung zwischen Innen- und Außeneinheit
• Schnelle und einfache Installation
• Inklusive Estrichtrockungsfunktion und aktiver Kühlung
• Bis zu 62 °C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich

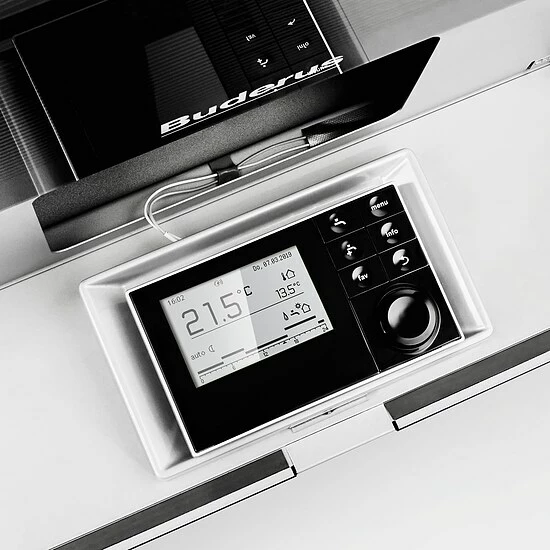

• Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klartextdisplay
• 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich

Inneneinheit (IDU-8 iBW) zu WLW196i-6:

Mit EMS-plus Bedieneinheit Logamatic HMC300

• Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.
• SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz / eine PV-Anlage vorbereitet
• Hocheffiziente Heizwasserpumpe Grundfos UPM2 25/75 PWM zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
• Mit 3-Wege-Mischer zur hydraulischen Kesseleinbindung
• Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
• Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich
• Elektronischer Anschluss: 3L/N/PE/400V/50Hz
• Max. Leistungsaufnahme: 3,2 kW
• Wasserseitiger Anschluss Heizung: G 1″ AG
• Wasser-Volumenstrom nominal: 1,15 qm/h
• Restförderhöhe: 5,20 m
• Abmessungen (Breite / Höhe / Tiefe): 485 x 700 x 386 mm
• Nettogewicht: 24 kg

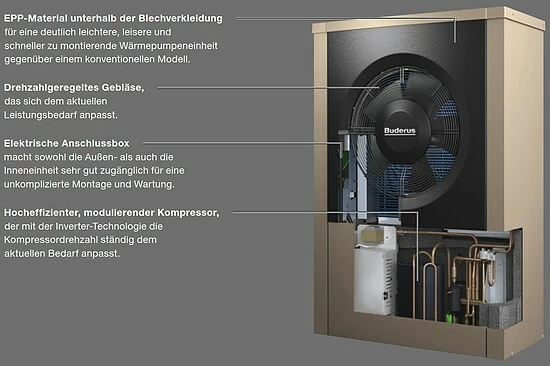

Außeneinheit (ODU6.2i) zu WLW196i-6:

• Invertergeregelter Verdichter- und Gebläsebetrieb
• Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
• Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material

Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung

• WLAN Verbindung zur Kommunikation mit der App MyBuderus
• WLAN Verbindung zur Kommunikation mit dem Fachkundenportal Buderus ConnectPRO

Bedienung über die App MyBuderus:

• Überwachen und bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
• Übersicht aller Geräte im Homescreen
• Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
• Anzeige von Energieverbräuchen und deren Historie
• Fernüberwachung über Fachkundenportal

Buderus ConnectPRO mit PC / Tablet:

• Statusübersicht über alle Anlagen
• Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
• Anzeige aller dringlichen Warnungen
• Anzeige der installierten Systemkomponenten
• Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
• DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
• Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter

Technische Daten WLW196i-6:

• Heizleistung +7/35 °C: 2,96 kW (nach EN 14825, 40 %)
• Heizleistung +2/35 °C: 3,9 kW (nach EN 14825, 60 %)
• Heizleistung -7/35 °C: 6,18 kW (nach EN 14825, 100 %)
• COP +7/35 °C: 4,84 (nach EN 14825)
• COP +2/35 °C: 4,13 (nach EN 14825)
• COP -7/35 °C: 2,82 (nach EN 14825)
• Kühlleistung +35/18 °C: 6,71 kW (gemäß EN 14511)
• EER bei A35/W18: 3,65
• Kühlleistung +35/7 °C: 4,83 kW (gemäß EN 14511)
• EER bei A35/W7: 3,12
• Nom. Luftvolumenstrom: 4500 qm/h
• Außenlufttemperatur min./max. Heizbetrieb: -20/+35, Kühlbetrieb: +15/+45
• Kompressor: Twin Rotary
• Schallleistungspegel nach ErP (EN 12102): 47 dB(A)
• Max. Schallleistungspegel im Tagbetrieb (EN12102): 63 dB(A)
• Max Schallleistungspegel im reduzierten Nachtbetrieb (silent mode, EN12102): 58 dB(A)
• Schalldruckpegel in 1 m Abstand (EN 12102): 35 dB(A)
• Max. Schallldruckpegel in 1 m Abstand (EN 12102): 50 dB(A)
• Kältemittelmenge R 410 A: 1,75 kg
• Max. Vorlauftemperatur: 62 °C
• Elektronischer Anschluss: 1L/N/PE/230V/50Hz
• Max. Leistungsaufnahme: 3,2 kW
• Wasserseitiger Anschluss Heizung: G 1″ AG
• Abmessungen (Breite / Höhe / Tiefe): 930 x 1380 x 440 mm
• Nettogewicht: 111 kg

EU-Richtlinie für Energieeffizienz:

• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 °C: A++
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 35 °C: A+++
• Energieeffizienzklassen-Spektrum: A+++ -> D
• Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 °C: 5 kW
• Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 35 °C: 5 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 °C: 144 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 35 °C: 203 %
• Schallleistungspegel in Innenräumen: 29 dB
• Schallleistungspegel im Freien: 47 dB
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
• Energieeffizienzklassen-Spektrum: A+++ -> G
• Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) 146 %

Angaben in Bezug auf EU F-Gas Verordnung 517/2014:

Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase

• Kältemitteltyp: R410A
• Treibhauspotential – GWP: 2088 kgCO2eq
• Füllmenge Kältemittel: 1,75 kg
• Füllmenge Kältemittel: 3,654 tCO2eq
• Bauart des Kältekreises: hermetisch geschlossen

Logamatic RC100 H Fernbedienung mit Feuchtefühler – 7738112315

Basis-Raumregler RC100H, Einfachst-Bedieneinheit ohne eigene Zeitschaltuhr, als Fernbedienung für das Regelsystem Logamatic EMS plus.

Einsatzmöglichkeiten RC100 H:

• Raumtemperaturgeführter Regler für Anlagen mit einem ungemischten Heizkreis
• Fernbedienung in Anlagen mit übergeordneter Bedieneinheit RC310 mit max. 4 Heizkreisen und in Verbindung mit Wärmeerzeugern mit externer Speicherladepumpe ausschließlich als Fernbedienung einsetzbar
• Fernbedienung in Verbindung mit Wärmepumpen (von HMC300 oder HMC310 gesteuertem Heiz-/Kühlkreis) ausschließlich als Fernbedienung einsetzbar
• Sie erfasst die Raumtemperatur und die relative Luftfeuchte im Referenzraum
• Die RC100H kann als Fernbedienung für Heizkreis und Lüftung oder Wärmepumpe und Lüftung verwendet werden
• Luftfeuchtegeführter Regler (OFF) für Lüftungsanlagen
• Luftfeuchtegeführte Regelung mit bis zu 4 Bedieneinheiten RC100H oder, wenn vorhanden, 4 Lüftungszonen (1 Bedieneinheit je Lüftungszone)

Verwendung RC100 H:

• Wärmeerzeuger mit BUS-System EMS, EMS plus
• Kombination mit Logamatic RC10, RC20, RC25, RC30 und RC35 und Logamatic 4000 nicht möglich
• Lüftungsgeräte mit EMS plus

Montage RC100 H:

• Wandmontage im Wohnraum

Weitere Funktionen und Merkmale RC100 H:

• LCD-Display zur Anzeige der Raumtemperatur
• Manuelle Konfiguration über codierte Parametermenüs

Technische Daten RC100 H:

• Nennspannung: 8 … 16 V DC
• Nennstrom: 4 mA
• BUS-Schnittstelle: EMS plus (EMS)
• Regelbereich: -30 °C
• Zulässige Umgebungstemperatur: 0-60 °C
• Schutzklasse: III
• Schutzart: IP20
• Klasse des Temperaturreglers: V
• Beitrag des Temperaturreglers zur jahreszeitbedingten Raumheizungsenergieeffizienz: 3,0 %
• Abmessungen (Breite / Höhe / Tiefe): 80 x 80 x 23 mm

Lieferumfang RC100 H:

• Bedieneinheit Logamatic RC100H mit integriertem Feuchtefühler
• Wandhalter
• Montagematerial
• Technische Unterlagen

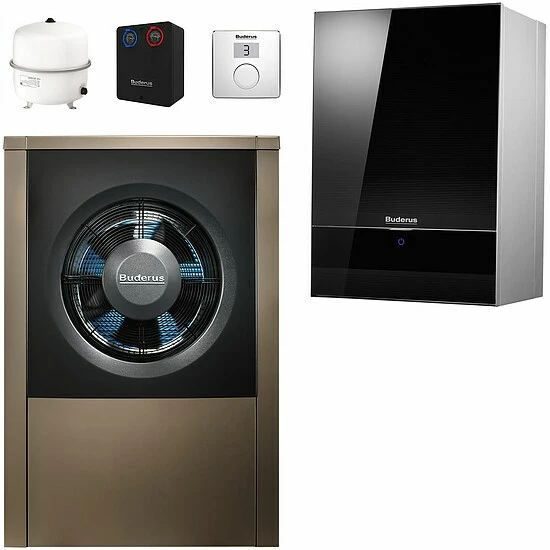

Bestehend aus:

• 1 Stk. Buderus Logatherm WLW196-6i AR B Luft-Wasser-Wärmepumpe max. 7,7kW reversibel, bivalent – 7739610221
• 1 Stk. Baugruppe INPA Schlauch – 8733716993
• 1 Stk. Abdeckhaube für INPA 4 – 8 AR – 8738205044
• 1 Stk. HS25/6 BU Heizkreis-Set ungemischt 6m Pumpe – 8718599200
• 1 Stk. WMS 1, Wandmontage-Set für 1 Heizkreis – 67900470
• 1 Stk. Anschluss-Set AS HKV25, HS/HSM25 – 5354210
• 1 Stk. Buderus Logafix Ausdehnungsgefäß BU-H 35 35 Liter für Heizung, max. 3 bar, weiß – 80432044
• 1 Stk. Buderus Logafix Kappenventil MS 3/4×3/4 – 82567096
• 1 Stk. Buderus Logamatic RC100H DE, AT, LU, CH, BE Fernbedienung 1 Stk. mit Feuchtefühler – 7738112315
• 1 Stk. Rohrbegleitheizung 3m für Kondensatleitung – 7719003297
• 1 Stk. aeroline Doppelnippel 1″x1″ – 8718532193
• 1 Stk. Paket Koppelrelais komplett mit Sockel – 7739606192
• 1 Stk. Befestigungs-Set ODU Luft/Wasser – 8738209567

Hersteller-Artikel-Nr. 7739610303
