Buderus WLW196i.2-6 AR TP120 S+ Logaplus Wärmepumpen-Paket WLW TP2 Mit Warmwasserspeicher SH290 RS-B – 7739618657

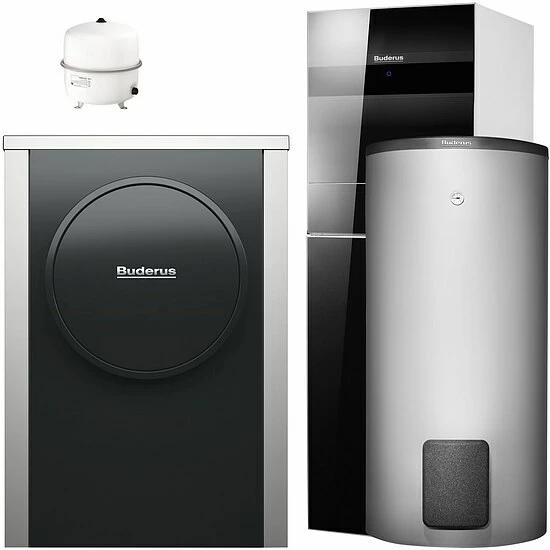

BUDERUS Logaplus Wärmepumpenpaket WLW TP2 mit Logatherm WLW196i.2-6 AR TP120 S+, reversible Luft-Wasser-Wärmepumpe für monoenergetischen Betrieb mit integriertem Pufferspeicher und separatem Warmwasserspeicher Logalux SH290 RS-B, bestehend aus:

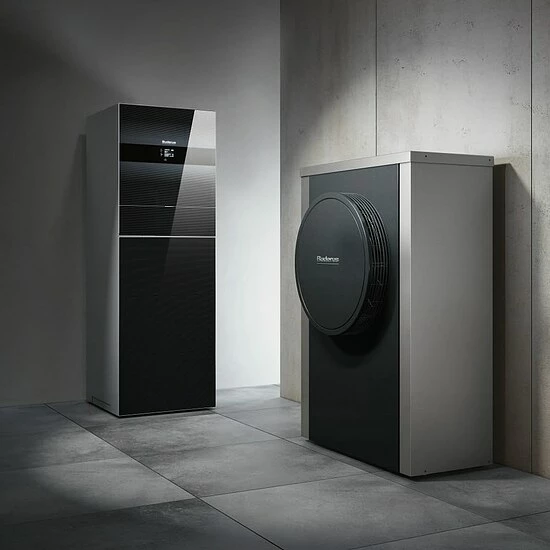

Luft-Wasser-Wärmepumpe Logatherm WLW196i.2-6 AR TP120 S+ 7,3kW/7,4kW (Heiz-/und Kühlleistung) mit integriertem 120 l Pufferspeicher, Farbe schwarz – 7739618625

Reversible, schallreduzierte (silent plus) und monoenergetische Luft-Wasser-Wärmepumpe mit außen aufgestelltem Wärmepumpenaggregat.

Vorteile WLW196i.2-6:

• Wasserführende Verbindung zwischen Innen- und Außeneinheit
• Schnelle und einfache Installation
• Inklusive Estrichtrocknungsfunktion und aktiver Kühlung
• Bis zu 62 °C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
• Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klartextdisplay

Inneneinheit (IDUiTP) zu WLW196i.2-6:

Mit EMS-plus Bedieneinheit Logamatic HMC300

• Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.
• SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz / eine PV-Anlage vorbereitet
• Hocheffiziente Heizwasserpumpe Grundfos UPM3 K 25-75 PWM zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
• Hocheffiziente Heizwasserpumpe Wilo Para 25/8-75 für einen ungemischten Heizkreis
• Integrierter 120 L Pufferspeicher
• Mit 9 kW elektronischer Zuheizer
• Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
• Ausdehnungsgefäß 17 Liter
• Warmwasserbetrieb mit integriertem Umschaltventil möglich (Warmwasserspeischer Zubehör)
• Bypass-Umschaltventil VC0 integriert
• Elektronischer Anschluss: 3L/N/PE/400V/50Hz
• Wasserseitiger Anschluss: Wärmepumpe: G 1″ AG, Heizung: G 1″ AG
• Warmwasserspeicher: G 1″ Ü-Verschraubung
• Abmessungen (Breite / Höhe / Tiefe): 600 x 1850 x 650 mm
• Nettogewicht: 136 kg

Mindestvolumenstrom:

• mit ODU4.2i: 1,0 qm/h
• mit ODU6.2i / IDUWP6: 1,2 qm/h
• mit ODU8.2i / IDUWP8: 1,6 qm/h
• mit ODU11 / IDUWP11: 2,1 qm/h
• mit ODU14 / IDUWP14: 2,3 qm/h

Restförderhöhe:

• mit ODU4.2i: 7,6 m
• mit ODU6.2i / IDUWP6: 7,2 m
• mit ODU8.2i / IDUWP8: 5,8 m
• mit ODU11 / IDUWP11: 4,0 m
• mit ODU14 / IDUWP14: 3,4 m

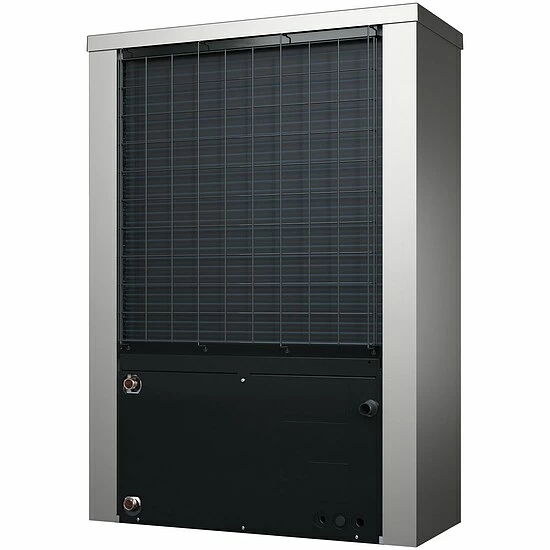

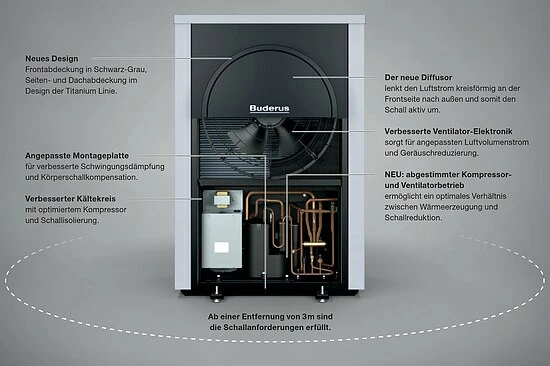

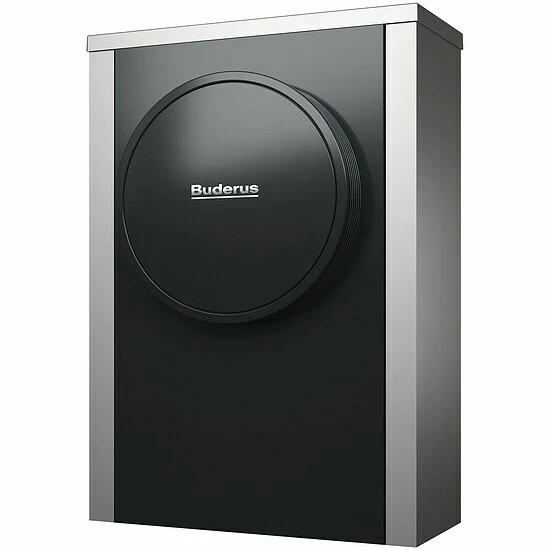

Außeneinheit (ODU6.2i S+) zu WLW196i.2-6:

• Invertergeregelter Verdichter- und Gebläsebetrieb
• Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
• Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
• Optimale Schallreduktion durch Silent plus (S+) Technologie

Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung

• WLAN Verbindung zur Kommunikation mit der App MyBuderus
• WLAN Verbindung zur Kommunikation mit den Fachkundenportal Buderus ConnectPRO

Bedienung über die App MyBuderus:

• Überwachen und bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
• Übersicht aller Geräte im Homescreen
• Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
• Anzeige von Energieverbräuchen und deren Historie
• Fernüberwachung über Fachkundenportal

Buderus ConnectPRO mit PC / Tablet:

• Statusübersicht über alle Anlagen
• Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
• Anzeige aller dringlichen Warnungen
• Anzeige der installierten Systemkomponenten
• Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
• DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
• Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter

Technische Daten WLW196i.2-6:

Angabe gemäß EN 14511, 100 % Kompressordrehzahl:

• Max. Heizleistung +2/35 °C: 7,29 kW
• Max. Heizleistung -10/35 °C: 6,20 kW

Angabe gemäß EN 14511, Teillast:

• Heizleistung +7/35 °C: 4,01 kW
• COP +7/35 °C: 5,01
• Modulation +7/35 °C: 4,01-7,91 kW

• Heizleistung +2/35 °C: 2,54 kW
• COP +2/35 °C: 4,25
• Modulation +2/35 °C: 2,5-7,3 kW

• Heizleistung -7/35 °C: 5,66 kW
• COP -7/35 °C: 3,08
• Modulation -7/35 °C: 1,9-6,79 kW

Angabe gemäß EN 14511:

• Kühlleistung +35/18 °C: 7,39 kW
• EER bei A35/W18: 2,86
• Kühlleistung +35/7 °C: 5,66 kW
• EER bei A35/W7: 2,36

Angabe gemäß EN 12102:

• Schallleistungspegel n. ErP: 50 dB(A)
• Max. Schallleistungspegel im Tagbetrieb + Tonalität: 55+3 dB(A)
• Max. Schallleistungspegel im reduzierten Nachtbetrieb + Tonalität: 51+0 dB(A)
• Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 42 dB(A)
• Nom. Luftvolumenstrom: 3400 qm/h
• Außenlufttemperatur min./max. Heizbetrieb: -20/+35, Kühlbetrieb: +15/+45
• Kompressor: Twin Rotary
• Kältemittelmenge R 410 A: 2,35 kg
• Max. Vorlauftemperatur: 62 °C
• Elektronischer Anschluss: 1L/N/PE/230V/50Hz
• Max. Leistungsaufnahme: 3,6 kW
• Wasserseitiger Anschluss Heizung: G 1″ AG
• Abmessungen (Breite / Höhe / Tiefe): 930 x 1380 x 600 mm
• Nettogewicht: 120 kg

EU-Richtlinie für Energieeffizienz:

• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 °C: A++
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 35 °C: A+++
• Energieeffizienzklassen-Spektrum: A+++ -> D
• Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 °C: 6 kW
• Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 35 °C: 6 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 °C: 136 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 35 °C: 187 %
• Schallleistungspegel in Innenräumen: 49 dB
• Schallleistungspegel im Freien: 50 dB
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
• Energieeffizienzklassen-Spektrum: A+++ -> G
• Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) 138 %

Angaben in Bezug auf EU F-Gas Verordnung 517/2014:

Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase

• Kältemitteltyp: R410A
• Treibhauspotential – GWP: 2088 kgCO2eq
• Füllmenge Kältemittel: 2,35 kg
• Füllmenge Kältemittel: 4,907 tCO2eq
• Bauart des Kälte-
• kreises: hermetisch geschlossen

Kombinierbar mit einer der Inneneinheiten:

• IDU..E: monoenergetisch
• IDU..B: bivalent
• IDU..T: incl. Warmwasserspeicher
• IDU..TS: incl. Warmwasserspeicher mit
• Solarwärmetauscher
• IDU..TP: Komfort-Hydrauliktower

Warmwasserspeicher Logalux SH290 RS-B für Wärmepumpen Logatherm – bodenstehend – 8735100638

Ausstattungsmerkmale SH290 RS-B:

• Warmwasserspeicher mit Doppelwendel-Wärmetauscher mit großer Oberfläche
• Korrosionsschutz-System durch Emaillierung und Magnesium-Anode
• Großdimensionierte Inspektionsöffnung zur einfachen und leichten Wartung
• Geringe Wärmeverluste durch Wärmeschutz aus PU-Hartschaum und abnehmbarem Folienmantel mit Weichschaumunterlage (silber)
• Mit Thermometer, Tauchhülsen und verstellbaren Füßen

Technische Daten SH290 RS-B:

• Energieeffizienzklasse: B
• Warmhalteverlust: 67,0 W
• Speichervolumen: 276,8 l
• Speicherinhalt: 277 l
• Leist.-Kennzahl bei 60 °C: 2,3
• Dauerleistung: 8,8 kW
• bei Vorlauftemperatur: 80 °C
• bei Speichertemperatur: 45 °C
• Durchmesser: 700 mm
• Höhe: 1294 mm
• Gewicht: 126 kg
• Wärmetauscherfläche: 3,2 m²
• Max. Betriebstemperatur Warmwasser / Heizung: 95 / 110 °C
• Max. Betriebsüberdruck Warmwasser / Heizung: 10 / 10 bar

Bestehend aus:

• 1 Stk. Buderus Logatherm WLW196i.2-6 AR TP120 S+ A-7/W35: max. 6kW, Hydrauliktower und silent plus – 7739618625
• 1 Stk. Befestigungs-Set ODU Luft/Wasser – 8738209567
• 1 Stk. Rohrbegleitheizung 3m für Kondensatleitung – 7719003297
• 1 Stk. Baugruppe INPA Schlauch – 8733716993
• 1 Stk. Abdeckhaube für INPA 4 – 8 AR – 8738205044
• 1 Stk. Logafix Ausdehnungsgefäß BU-H 35 l für Heizung, max. 3 bar, silber – 7738323767
• 1 Stk. Buderus Logafix Kappenventil MS 3/4×3/4 – 82567096
• 1 Stk. SH290 RS-B Warmwasserspeicher, emailliert, silber – 8735100638

Hersteller-Artikel-Nr. 7739618657
