Buderus WLW196i.2-4 AR E S+ Logaplus Wärmepumpen-Paket WLW E3 Mit Warmwasserspeicher SH290 RS-B + Pufferspeicher P120.5 S-B – 7739618646

BUDERUS Logaplus Wärmepumpenpaket WLW E3 mit Logatherm WLW196i.2-4 AR E S+, reversible Luft-Wasser-Wärmepumpe mit Warmwasser- (SH290 RS-B) und Pufferspeicher (P120.5 S-B) für monoenergetischen Betrieb und Hydraulic-Box VC0-VW1, bestehend aus:

Luft-Wasser-Wärmepumpe Logatherm WLW196i.2-4 AR E S+ 5,5kW/6,2kW (Heiz-/und Kühlleistung), silent plus, reversibel, monoenergetisch mit integriertem Heizstab, Farbe schwarz – 7739618622

Logatherm WLW196i.2-4 AR E S+, reversible, schallreduzierte Luft-Wasser-Wärmepumpe mit außen aufgestelltem Wärmepumpenaggregat.
Die schalloptimierte Luft-Wasser-Wärmepumpe gewinnt effizient Wärme aus der Luft für das Einfamilienhaus im Neubausektor.

Vorteile WLW196i.2-4:

• Schalloptimiert durch SILENT plus Technologie (S+)
• Ideal für den Neubau, auch bei geringerem Abstand zu Nachbargebäuden
• Moderne Inverter-Technologie für Heizen & Kühlen
• Wasserführende Verbindung zwischen Innen- und Außeneinheit
• Schnelle und einfache Installation
• Inklusive Estrichtrocknungsfunktion und aktiver Kühlung
• Bis zu 62 °C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
• Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klartextdisplay

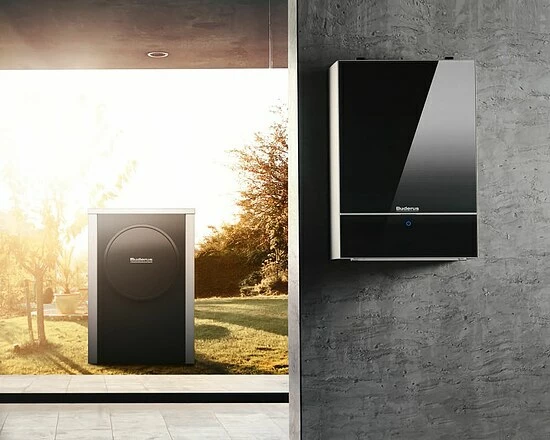

Inneneinheit (IDU-8 iEW) zu WLW196i.2-4:

Mit EMS-plus Bedieneinheit Logamatic HMC300

• Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.
• SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
• Hocheffiziente Heizwasserpumpe Grundfos UPM2 25/75 PWM zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
• Mit 9 kW elektronischer Zuheizer
• Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
• Ausdehnungsgefäß 10 Liter
• Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich
• Elektronischer Anschluss: 3L/N/PE/400V/50Hz
• Wasserseitiger Anschluss Heizung: G 1″ AG
• Mindestvolumenstrom: 1,15 qm/h
• Restförderhöhe: 5,7 m
• Abmessungen (Breite x Höhe x Tiefe): 485 x 700 x 386 mm
• Nettogewicht: 32 kg

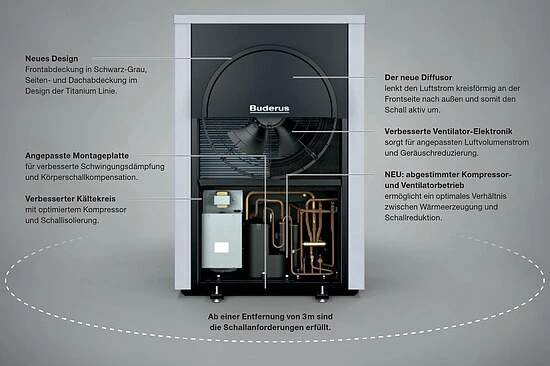

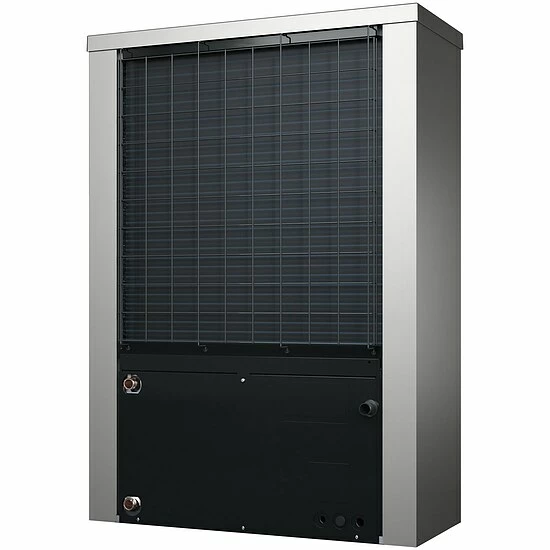

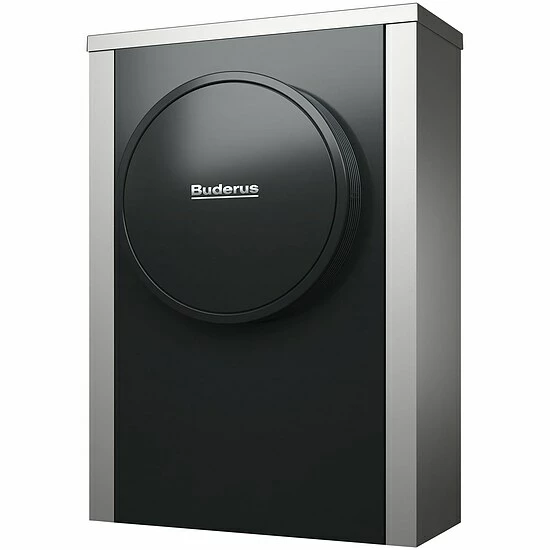

Außeneinheit (ODU4.2i S+) zu WLW196i.2-4:

• Invertergeregelter Verdichter- und Gebläsebetrieb
• Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
• Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
• Optimale Schallreduktion durch Silent plus (S+) Technologie

Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung

• WLAN Verbindung zur Kommunikation mit der App MyBuderus
• WLAN Verbindung zur Kommunikation mit dem Fachkundenportal Buderus ConnectPRO

Bedienung über die App MyBuderus:

• Überwachen und bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
• Übersicht aller Geräte im Homescreen
• Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
• Anzeige von Energieverbräuchen und deren Historie
• Fernüberwachung über Fachkundenportal

Buderus ConnectPRO mit PC / Tablet:

• Statusübersicht über alle Anlagen
• Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
• Anzeige aller dringlichen Warnungen
• Anzeige der installierten Systemkomponenten
• Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
• DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
• Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter

Technische Daten WLW196i.2-4:

Angabe gemäß EN 14511, 100 % Kompressordrehzahl:

• Max. Heizleistung +2/35 °C: 5,48 kW
• Max. Heizleistung -10/35 °C: 4,76 kW

Angabe gemäß EN 14511, Teillast:

• Heizleistung +7/35 °C: 2,82 kW
• COP +7/35 °C: 5,01
• Modulation +7/35 °C: 2,14-7,57 kW

• Heizleistung +2/35 °C: 2,53 kW
• COP +2/35 °C: 4,25
• Modulation +2/35 °C: 1,85-5,48 kW

• Heizleistung -7/35 °C: 4,24 kW
• COP -7/35 °C: 3,02
• Modulation -7/35 °C: 1,45-4,99 kW

Angabe gemäß EN 14511:

• Kühlleistung +35/18 °C: 6,15 kW
• EER bei A35/W18: 2,98
• Kühlleistung +35/7 °C: 4,44 kW
• EER bei A35/W7: 2,42

Angabe gemäß EN 12102:

• Schallleistungspegel n. ErP: 47 dB(A)
• Max. Schallleistungspegel im Tagbetrieb + Tonalität: 53+3 dB(A)
• Max. Schallleistungspegel im reduzierten Nachtbetrieb + Tonalität: 49+0 dB(A)
• Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 39 dB(A)
• Nom. Luftvolumenstrom: 3400 qm/h
• Außenlufttemperatur min./max. Heizbetrieb: -20/+35, Kühlbetrieb: +15/+45
• Kompressor: Twin Rotary
• Kältemittelmenge R 410 A: 1,75 kg
• Max. Vorlauftemperatur: 62 °C
• Elektronischer Anschluss: 1L/N/PE/230V/50Hz
• Max. Leistungsaufnahme: 3,2 kW
• Wasserseitiger Anschluss Heizung: G 1″ AG
• Abmessungen (Breite / Höhe / Tiefe): 930 x 1380 x 600 mm
• Nettogewicht: 113 kg

EU-Richtlinie für Energieeffizienz:

• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 °C: A++
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 35 °C: A+++
• Energieeffizienzklassen-Spektrum: A+++ -> D
• Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 °C: 4 kW
• Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 35 °C: 5 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 °C: 133 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 35 °C: 196 %
• Schallleistungspegel in Innenräumen: 29 dB
• Schallleistungspegel im Freien: 50 dB
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
• Energieeffizienzklassen-Spektrum: A+++ -> G
• Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP): 135 %

Angaben in Bezug auf EU F-Gas Verordnung 517/2014:

Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase

• Kältemitteltyp: R410A
• Treibhauspotential – GWP: 2088 kgCO2eq
• Füllmenge Kältemittel: 1,75 kg
• Füllmenge Kältemittel: 3,654 tCO2eq
• Bauart des Kältekreises: hermetisch geschlossen

Kombinierbar mit einer der Inneneinheiten:

• IDU..E: monoenergetisch
• IDU..B: bivalent
• IDU..T: incl. Warmwasserspeicher
• IDU..TS: incl. Warmwasserspeicher mit Solarwärmetauscher
• IDU..TP: Komfort-Hydrauliktower

Warmwasserspeicher Logalux SH290 RS-B für Wärmepumpen Logatherm – bodenstehend – 8735100638

Ausstattungsmerkmale SH290 RS-B:

• Warmwasserspeicher mit Doppelwendel-Wärmetauscher mit großer Oberfläche
• Korrosionsschutz-System durch Emaillierung und Magnesium-Anode
• Großdimensionierte Inspektionsöffnung zur einfachen und leichten Wartung
• Geringe Wärmeverluste durch Wärmeschutz aus PU-Hartschaum und abnehmbarem Folienmantel mit Weichschaumunterlage (silber)
• Mit Thermometer, Tauchhülsen und verstellbaren Füßen

Technische Daten SH290 RS-B:

• Energieeffizienzklasse: B
• Warmhalteverlust: 67,0 W
• Speichervolumen: 276,8 l
• Speicherinhalt: 277 l
• Leist.-Kennzahl bei 60 °C: 2,3
• Dauerleistung: 8,8 kW
• bei Vorlauftemperatur: 80 °C
• bei Speichertemperatur: 45 °C
• Durchmesser: 700 mm
• Höhe: 1294 mm
• Gewicht: 126 kg
• Wärmetauscherfläche: 3,2 m²
• Max. Betriebstemperatur Warmwasser / Heizung: 95 / 110 °C
• Max. Betriebsüberdruck Warmwasser / Heizung: 10 / 10 bar

Pufferspeicher Logalux P120.5 S-B für Wärmepumpen Logatherm – bodenstehend – 7735500667

Ausstattungsmerkmale P120.5 S-B:

• Speicher aus Stahlblech
• Als ideale Ergänzung zur Wärmepumpe
• Tauchhülsen für Anlagenfühler
• Höhenverstellbare Füße
• Hochwirksamer Wärmeschutz aus 50 mm PU-Hartschaum und silberner Stahlblech-Verkleidung

Geeignet für:

• bis WPS 8-1
• alle WPLS.2
• alle WLW196i IR/AR
• alle WSW196i
• Heizbetrieb und stille Kühlung

Technische Daten P120.5 S-B:

• Energieeffizienzklasse: B
• Warmhalteverlust: 46,8 W
• Speichervolumen: 120,0 l
• Speicherinhalt: 120 l
• Durchmesser: 510 mm
• Höhe: 980 mm
• Gewicht: 53 kg
• Max. Betriebstemperatur: 90 °C
• Max. Betriebsüberdruck: 3 bar

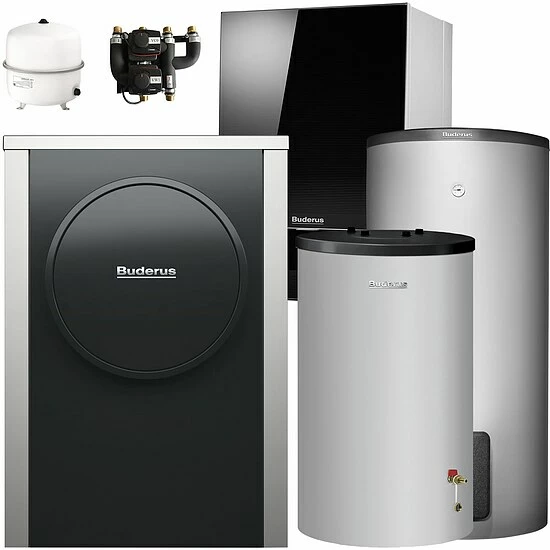

Bestehend aus:

• 1 Stk. Buderus Logatherm WLW196i.2-4 AR E S+ A-7/W35: max. 5kW, monoenergetisch und silent plus – 7739618622
• 1 Stk. Befestigungs-Set ODU Luft/Wasser – 8738209567
• 1 Stk. Rohrbegleitheizung 3m für Kondensatleitung – 7719003297
• 1 Stk. Baugruppe INPA Schlauch – 8733716993
• 1 Stk. Abdeckhaube für INPA 4 – 8 AR – 8738205044
• 1 Stk. aeroline Doppelnippel 1″x1″ – 8718532193
• 1 Stk. Buderus Logafix Ausdehnungsgefäß BU-H 35 35 Liter für Heizung, max. 3 bar, weiß – 80432044
• 1 Stk. Buderus Logafix Kappenventil MS 3/4×3/4 – 82567096
• 1 Stk. Hydraulik Box VC0-VW1 WLW196i..RE/RB mit Pufferspeicher und WW-Speicher – 7738333058
• 1 Stk. SH290 RS-B Warmwasserspeicher, emailliert, silber – 8735100638
• 1 Stk. P120.5 S-B Pufferspeicher, silber – 7735500667

Hersteller-Artikel-Nr. 7739618646
