Buderus WLW196i-14 AR TP120 Logaplus Wärmepumpen-Paket Mit Warmwasserspeicher SH400 RS-B – 7739616368

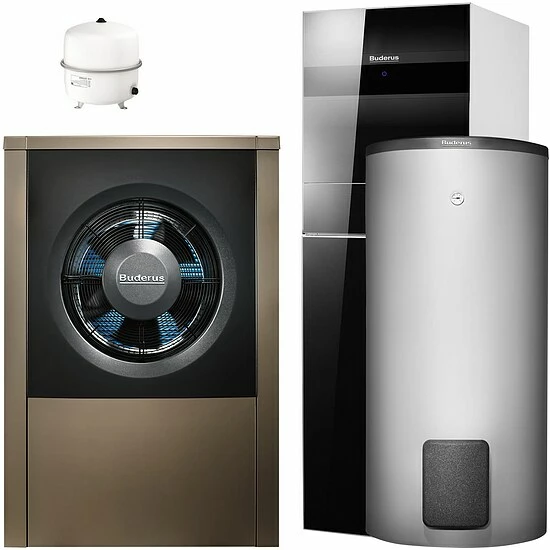

BUDERUS Logaplus Wärmepumpenpaket WLW196i AR-13 mit Logatherm WLW196i-14 AR TP120, reversible Luft-Wasser-Wärmepumpe für monoenergetischen Betrieb mit integriertem Pufferspeicher und separatem Warmwasserspeicher SH400 RS-B, bestehend aus:

Luft-Wasser-Wärmepumpe Logatherm WLW196i-14 AR TP120 14,4kW/11,9kW (Heiz-/Kühlleistung) mit integriertem Pufferspeicher 120l, Farbe schwarz – 7739616350

Logatherm WLW196i-14 AR TP120, reversible Luft-Wasser-Wärmepumpe für monoenergetischen Betrieb mit integriertem Pufferspeicher.

Vorteile WLW196i-14:

• Max. Heizleistung 14,37 kW bei A2/W35
• Leistungszahl 4,04 bei A2/W35 gemäß EN 14825 und Teillast
• Reversible Luft/Wasser-Wärmepumpe für monoenergetischen Betrieb
• Logatherm WLW196i-14 ARTP120, bestehend aus IDUiTP + ODU14i (Inneneinheit = IDUiTP = InDoorUnit_TowerPuffer Außeneinheit = ODU14i = OutDoorUnit_Water)
• Wasserführende Verbindung zwischen Innen- und Außeneinheit
• Schnelle und einfache Installation
• Inklusive Estrichtrockungsfunktion und aktiver Kühlung
• Bis zu 62 °C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich

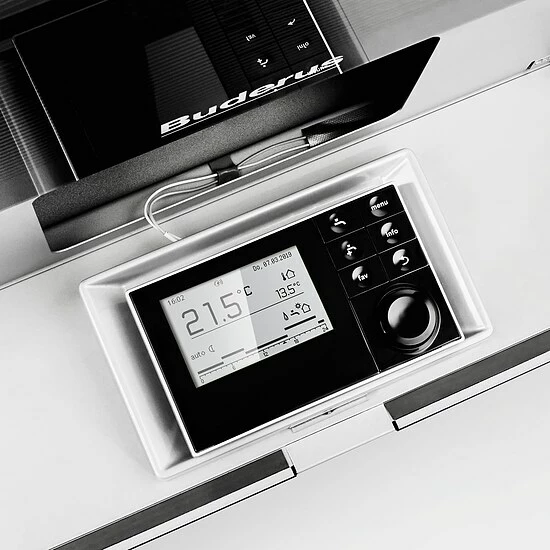

• Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klartextdisplay
• 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich

Inneneinheit (IDUiTP) zu WLW196i-14:

Mit EMS-plus Bedieneinheit Logamatic HMC300

• Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.
• SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz / eine PV-Anlage vorbereitet
• Hocheffiziente Heizwasserpumpe Grundfos UPM3 K 25-75 PWM zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
• Hocheffiziente Heizwasserpumpe Wilo Para 25/8-75 für einen ungemischten Heizkreis
• Integrierter 120 L Pufferspeicher
• Mit 9 kW elektronischer Zuheizer
• Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
• Ausdehnungsgefäß 17 Liter
• Warmwasserbetrieb mit integriertem Umschaltventil möglich (Warmwasserspeicher Zubehör)
• Bypass-Umschaltventil VC0 integriert
• Elektronischer Anschluss: 3L/N/PE/400V/50Hz
• Wasserseitiger Anschluss Wärmepumpe: G 1″ AG, Heizung: G 1″ AG
• Warmwasserspeicher: G 1″ Ü-Verschraubung
• Abmessungen (Breite / Höhe / Tiefe): 600 x 1850 x 650 mm
• Nettogewicht: 136 kg

Mindestvolumenstrom:

• mit ODU4.2i: 1,0 qm/h
• mit ODU6.2i / IDUWP6: 1,2 qm/h
• mit ODU8.2i / IDUWP8: 1,6 qm/h
• mit ODU11 / IDUWP11: 2,1 qm/h
• mit ODU14 / IDUWP14: 2,3 qm/h

Restförderhöhe:

• mit ODU4.2i: 7,6 m
• mit ODU6.2i / IDUWP6: 7,2 m
• mit ODU8.2i / IDUWP8: 5,8 m
• mit ODU11 / IDUWP11: 4,0 m
• mit ODU14 / IDUWP14: 3,4 m

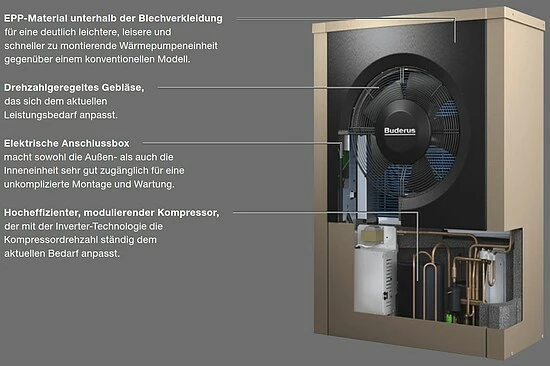

Außeneinheit (ODU14i) zu WLW196i-14:

• Invertergeregelter Verdichter- und Gebläsebetrieb
• Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
• Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material

Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung

• WLAN Verbindung zur Kommunikation mit der App MyBuderus
• WLAN Verbindung zur Kommunikation mit dem Fachkundenportal Buderus ConnectPRO

Bedienung über die App MyBuderus:

• Überwachen und bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
• Übersicht aller Geräte im Homescreen
• Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
• Anzeige von Energieverbräuchen und deren Historie
• Fernüberwachung über Fachkundenportal

Buderus ConnectPRO mit PC / Tablet:

• Statusübersicht über alle Anlagen
• Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
• Anzeige aller dringlichen Warnungen
• Anzeige der installierten Systemkomponenten
• Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
• DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
• Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter

Technische Daten WLW196i-14:

• Heizleistung +7/35 °C: 5,63 kW (nach EN 14825, Teillast)
• Heizleistung +2/35 °C: 7,86 kW (nach EN 14825, Teillast)
• Heizleistung -7/35 °C: 13,02 kW (nach EN 14825, Nennleistung)
• COP +7/35 °C: 4,87 (nach EN 14825)
• COP +2/35 °C: 4,04 (nach EN 14825)
• COP -7/35 °C: 2,55 (nach EN 14825)
• Kühlleistung +35/18 °C: 11,92 kW (gemäß EN 14511)
• EER bei A35/W18: 3,28
• Kühlleistung +35/7 °C: 10,17 kW (gemäß EN 14511)
• EER bei A35/W7: 2,91
• Nom. Luftvolumenstrom: 7300 qm/h
• Außenlufttemperatur min./max. Heizbetrieb: -20/+45, Kühlbetrieb: +15/+45
• Kompressor: Twin Rotary
• Schallleistungspegel nach ErP (EN 12102): 53 dB(A)
• Max. Schallleistungspegel im Tagbetrieb (EN12102): 64 dB(A)
• Max Schallleistungspegel im reduzierten Nachtbetrieb (silent mode, EN12102): 58 dB(A)
• Schalldruckpegel in 1 m Abstand (EN 12102): 45 dB(A)
• Kältemittelmenge R 410 A: 4,0 kg
• Max. Vorlauftemperatur: 62 °C
• Elektronischer Anschluss: 3L/N/PE/400V/50Hz
• Max. Leistungsaufnahme: 7,2 kW
• Wasserseitiger Anschluss Heizung: G 1″ AG
• Abmessungen (Breite / Höhe / Tiefe): 1122 x 1695 x 545 mm
• Nettogewicht: 184 kg

EU-Richtlinie für Energieeffizienz:

• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 °C: A++
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 35 °C: A+++
• Energieeffizienzklassen-Spektrum: A+++ -> D
• Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 °C: 10 kW
• Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 35 °C: 12 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 °C: 137 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 35 °C: 182 %
• Schallleistungspegel in Innenräumen: 49 dB
• Schallleistungspegel im Freien: 53 dB
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
• Energieeffizienzklassen-Spektrum: A+++ -> G
• Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP): 139 %

Warmwasserspeicher Logalux SH400 RS-B für Wärmepumpen Logatherm – bodenstehend – 8735100640

Ausstattungsmerkmale SH400 RS-B:

• Warmwasserspeicher mit Doppelwendel-Wärmetauscher mit großer Oberfläche
• Korrosionsschutz-System durch Emaillierung und Magnesium-Anode
• Großdimensionierte Inspektionsöffnung zur einfachen und leichten Wartung
• Geringe Wärmeverluste durch Wärmeschutz aus PU-Hartschaum und abnehmbarem Folienmantel mit Weichschaumunterlage (silber)
• Mit Thermometer, Tauchhülsen und verstellbaren Füßen

Technische Daten SH400 RS-B:

• Energieeffizienzklasse: B
• Warmhalteverlust: 74,0 W
• Speichervolumen: 405,2 l
• Speicherinhalt: 399 l
• Leist.-Kennzahl bei 60 °C: 3,7
• Dauerleistung: 20,9 kW
• bei Vorlauftemperatur: 80 °C
• bei Speichertemperatur: 45 °C
• Durchmesser: 700 mm
• Höhe: 1921 mm
• Gewicht: 175 kg
• Wärmetauscherfläche: 7,0 m²
• Max. Betriebstemperatur Warmwasser / Heizung: 95 / 110 °C
• Max. Betriebsüberdruck Warmwasser / Heizung: 10 / 10 bar

Bestehend aus:

• 1 Stk. Logatherm WLW196i-14 ARTP120 – 7739616350
• 1 Stk. Befestigungs-Set ODU Luft/Wasser – 8738209567
• 1 Stk. Baugruppe INPA Schlauch – 8733716993
• 1 Stk. Abdeckhaube für INPA 11 – 14 AR – 8738205045
• 1 Stk. Rohrbegleitheizung 3m für Kondensatleitung – 7719003297
• 1 Stk. Logafix Ausdehnungsgefäß BU-H 35 l für Heizung, max. 3 bar, silber – 7738323767
• 1 Stk. Buderus Logafix Kappenventil MS 3/4×3/4 – 82567096
• 1 Stk. SH400 RS-B Warmwasserspeicher, emailliert, silber – 8735100640

Hersteller-Artikel-Nr. 7739616368
