Buderus WLW196i-11 IR E Logaplus Wärmepumpen-Paket Mit Pufferspeicher PRZ500.6 ES-B, Frischwasserstation + Regelung SC300 Für Mischkreis – 7739612649

BUDERUS Wärmepumpenpaket Logaplus WLW196i IR-11 mit Luft-Wasser-Wärmepumpe Logatherm WLW196i-11 IR E 11,7kW/11,1kW (Heiz-/Kühlleistung) reversibel, seperater Pufferspeicher Logalux PRZ500.6 S-B, Frischwasserstation Logalux FS20/2, Speichermontage-Set, Bedieneinheit SC300, 1 Heizkreis-Set gemischt und mit Systemzubehör, bestehend aus:

Luft-Wasser-Wärmepumpe Logatherm WLW196i-11 IR E 11,7kW, reversibel, monoenergetisch mit integriertem Heizstab, Farbe schwarz – 7739610127

Logatherm WLW196i-11 IR E, reversible Luft-Wasser-Wärmepumpe für monoenergetischen Betrieb, Innenaufstellung.

Vorteile WLW196i-11:

• Max. Heizleistung 13,1 kW bei A2/W35
• Leistungszahl 4,05 bei A2/W35 gemäß EN 14825 und 60% Inverterleistung
• Wärmepumpe Logatherm WLW196i-11 IRE bestehend aus einer Innen- und einer Wärmepumpeneinheit
• Schnelle und einfache Installation
• Inklusive Estrichtrocknungsfunktion und aktiver Kühlung
• Bis zu 62 °C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
• Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klartextdisplay
• 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich

Inneneinheit zu WLW196i-11 mit:

Mit EMS-plus Bedieneinheit Logamatic HMC300

• Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz
• Hocheffiziente Heizwasserpumpe Grundfos UPM GEO 25-85 PWM
• 9 kW elektronischer Zuheizer
• Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
• Ausdehnungsgefäß 10 Liter
• Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich
• SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
• Elektronischer Anschluss: 3L/N/PE/400V/50Hz
• Max. Leistungsaufnahme: 7,2 kW
• Wasserseitiger Anschluss Heizung: G 1″ AG
• Wasser-Volumenstrom minimal: 2,02 qm/h, nominal: 2,27 qm/h
• Restförderhöhe: 3,47 m
• Abmessungen (Breite / Höhe / Tiefe): 485 x 700 x 386 mm
• Nettogewicht: 32 kg

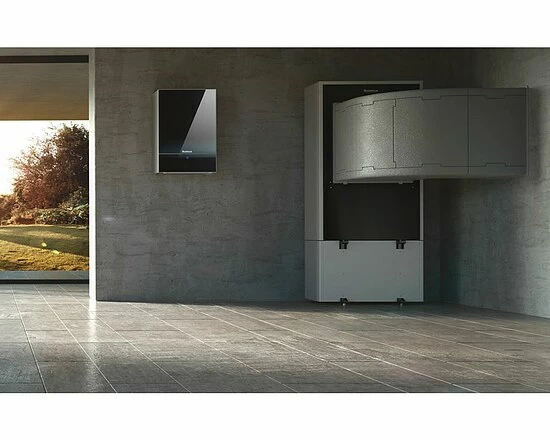

Wärmepumpeneinheit zu WLW196i-11 mit:

• Die Wärmepumpe ist bestimmt für die Nutzung von Außenluft
• Die Luftführung wird über schallgedämmte Kanäle gesichert
• Invertergeregelter Verdichter- und Gebläsebetrieb
• Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
• Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material

Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung

• WLAN Verbindung zur Kommunikation mit der App MyBuderus
• WLAN Verbindung zur Kommunikation mit dem Fachkundenportal Buderus ConnectPRO

Bedienung über die App MyBuderus:

• Überwachen und bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
• Übersicht aller Geräte im Homescreen
• Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
• Anzeige von Energieverbräuchen und deren Historie
• Fernüberwachung über Fachkundenportal

Buderus ConnectPRO mit PC / Tablet:

• Statusübersicht über alle Anlagen
• Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
• Anzeige aller dringlichen Warnungen
• Anzeige der installierten Systemkomponenten
• Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
• DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
• Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter

Technische Daten WLW196i-11:

• Heizleistung +7/35 °C: 5,11 kW (nach EN 14825, 40 %)
• Heizleistung +2/35 °C: 7,11 kW (nach EN 14825, 60 %)
• Heizleistung -7/35 °C: 10,99 kW (nach EN 14825, 100 %)
• COP +7/35 °C: 4,9 (nach EN 14825)
• COP +2/35 °C: 4,05 (nach EN 14825)
• COP -7/35 °C: 2,85 (nach EN 14825)
• Kühlleistung +35/18 °C: 11,12 kW (gemäß EN 14511)
• EER bei A35/W18: 3,23
• Kühlleistung +35/7 °C: 8,86 kW (gemäß EN 14511)
• EER bei A35/W7: 2,72
• Nom. Luftvolumenstrom: 7300 qm/h
• Außenlufttemperatur min./max. Heizbetrieb: -20/+45, Kühlbetrieb: +15/+45
• Kompressor: Twin Rotary
• Schall: Angaben in dB(A)
• Schalldruckpegel (40%, A7/W35) Abstand ca. 1 m gemäß EN 12102 Innen / Außen: 37/24
• Max. Schalldruckpegel in dB(A) Abstand ca. 1 m Innen / Außen: 43/44
• Schallleistungspegel (40%, A7/W35) Innen / Außen: 50/37
• Max. Schallleist.-Pegel (2m Luftkanal) Innen / Außen: 56/57
• Schallleistungspegel „Silent mode“ (40%, A7/W35) gemäß EN 12102 Innen / Außen: 47/34
• Kältemittelmenge R 410 A: 3,3 kg
• Max. Vorlauftemperatur: 62 °C
• Elektronischer Anschluss: 3L/N/PE/400V/50Hz
• Max. Leistungsaufnahme: 7,2 kW
• Wasserseitiger Anschluss Heizung: G 1″ AG
• Abmessungen (Breite / Höhe / Tiefe): 1115 x 1805 x 538 mm
• Nettogewicht: 190 kg

EU-Richtlinie für Energieeffizienz:

• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz (bei 55 / 35 °C): A++ / A+++
• Energieeffizienzklassen-Spektrum: A+++ -> D
• Wärmenennleistung bei durchschnittlichen Klimaverhältnissen (bei 55 / 35 °C): 9 / 10 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen (bei 55 / 35 °C): 127 / 179 %
• Schallleistungspegel (in Innenräumen / im Freien): 50 / 37 dB
• Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
• Energieeffizienzklassen-Spektrum: A+++ -> G
• Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) 129 %

Angaben in Bezug auf EU F-Gas Verordnung 517/2014:

Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase

• Kältemitteltyp: R410A
• Treibhauspotential – GWP: 2088 kgCO2eq
• Füllmenge Kältemittel: 3,3 kg
• Füllmenge Kältemittel: 6,89 tCO2eq
• Bauart des Kältekreises: hermetisch geschlossen

Logalux FS20/2 Frischwasserstation für die hygienische Warmwasserbereitung im Durchfluss – 7735600330

Ausstattungsmerkmale FS20/2:

• Die Frischwasserstation ist mit einem eigenen Regler zur Steuerung der Lade- und Zirkulationspumpe ausgestattet
• Die Durchflussmessung erfolgt über einen vormontierten Volumenstromsensor
• Die Warmwasseraustrittstemperatur wird über die Drehzahl der Ladepumpe geregelt
• Der Regler ist mit einem Anschlusskabel ausgestattet
• Ohne Bedieneinheit kann die Warmwassersolltemperatur auf 50 oder 60 Grad °C eingestellt werden
• Die Bedienung kann auch über die Bedieneinheiten Logamatic SC300 (autarke Regelung) oder Logamatic RC310 (Regelsystem EMS plus) erfolgen
• Diese können zur Einstellung der Warmwassertemperatur, eines Zeitprogrammes für die Zirkulation oder zur Anzeige von Info-Werten verwendet werden
• In Verbindung mit den Bedieneinheiten kann sie als Vorwärm-Frischwasserstation eingesetzt werden und es sind zustätzliche Funktionen (Warmhaltung, thermische Desinfektion und Störmeldung) möglich

Zubehör FS20/2:

• Zirkulationsstrang mit Pumpe (Hocheffizienzausführung) zum Einbau in die Station

Technische Daten FS20/2:

• Anschlüsse: DN 20 (G 3/4)
• Abmessungen (Höhe / Breite / Tiefe): 483 x 360 x 275 mm
• Höhe mit Anschlüssen: 532 mm
• Heizwasser max. Betriebstemperatur: 95 °C
• Heizwasser max. Betriebsüberdruck: 3 bar
• Brauchwasser max. Betriebstemperatur: 80 °C
• Brauchwasser max. Betriebsüberdruck: 10 bar
• Zapfleistung: 20 l/min
• bei primärseitig: 70/34 °C
• bei sekundärseitig: 10/60 °C
• Zapfleistung: 28 l/min
• bei primärseitig: 60/28 °C
• bei sekundärseitig: 10/45 °C
• NL-Zahl (gemäß DIN 4708): 4,6
• Gewicht: 10 kg

FS20/2 bestehend aus:

• Kupfergelötetem Edelstahl-Plattenwärmetauscher und Hocheffizienzpumpe, Regelmodul MS100 anschlussfertig verdrahtet, Schwerkraftbremse primärseitig, Temperaturfühler im Vorlauf, Warmwassertemperaturfühler und Volumenstromsensor
• 4 Kugelhähne als Absperrung
• Wärmeschutz aus EPP
• Zur Wandmontage inklusive Stockschrauben
• Für die Pufferspeichermontage (P(M), PR, PNR, PRZ und PNRZ) sind Speichermontage-Sets erhältlich

Logamatic SC300 Bedieneinheit für SM200, SM100, FS/2, FS/3 – 7738110067

Beschreibung SC300:

• Bedieneinheit Logamatic SC300 wahlweise zur Regelung einer autarken, von der Kesselregelung unabhängigen Solaranlage, Pufferumladung (bei SAT-VWS-System) oder Frischwasserstationen
• Kombination mit Solarmodul SM100, SM200, Solarstation KS0110 SM100/2, Solarstation KS0110 SM200/2, Frischwasserstation FS/2 oder FS…/3
• Einfache Bedienung und Inbetriebnahme durch großes, grafikfähiges und hinterleuchtetes Display, Bedieneinheit im Wohnraum installierbar

Funktionen in Verbindung mit SM100:

• Autarke Regelung einer Solaranlage zur Warmwasserbereitung
• Ansteuerung von Hocheffizienzpumpen mit PWM-Signal
• Grafische Anzeige über Bedieneinheit
• Funktionsumfang, Bedienkonzept u. Displayanzeigen identisch mit Solarmodul SM100 + RC300/RC310
• Aufzeichnung Solarertrag (kWh), Ertragserfassung wahlweise ohne Zubehör (rechnerisch) oder mit Zubehör WMZ
• Funktionskontrolle Solar, z.B. zur Erkennung Solarpumpe defekt oder Luft im Solarsystem
• High-flow-/Low-flow-System für optimierte Beladung von Thermosiphonspeichern (Double-Match-Flow)
• Diverse Zusatzfunktionen abhängig von der Hydraulik wählbar, z.B. Speicherbeladung über externen Wärmetauscher

Funktionen in Verbindung mit SM200 (Kodierung 10):

• Autarke Regelung einer Solaranlage zur Warmwasserbereitung und Heizungsunterstützung, mit bis zu 3 solaren Verbrauchern
• Ansteuerung von Hocheffizienzpumpen mit PWM-Signal
• Systemhydrauliken vorprogrammiert sowie grafische Anzeige über Bedieneinheit
• Funktionsumfang, Bedienkonzept sowie Displayanzeigen identisch mit Solarmodul SM200 + RC300/310, mit Ausnahme von Gesamtsystem-Optimierungsfunktionen und der gemischten Heizkreis-Vorlauftemperaturregelung (Premix Control)
• Aufzeichnung Solarertrag (kWh), Ertragserfassung wahlweise ohne Zubehör (rechnerisch) oder mit Zubehör WMZ
• Funktionskontrolle Solar, z.B. zur Erkennung Solarpumpe defekt oder Luft im Solarsystem
• High-flow-/Low-flow-System für optimierte Beladung von Thermosiphonspeichern (Double-Match-Flow)
• Diverse Zusatzfunktionen abhängig von der Hydraulik wählbar, z.B. 2 Kollektorfelder Ost/West, Speicherbeladung über externe Wärmetauscher und Puffer-Bypass-Schaltung

Funktionen in Verbindung mit SM200 (Kodierung 8):

• Regelung der Umladung vom Puffer- zum Vorwärmspeicher bei SAT-VWS-Systemen durch Ansteuerung der Primär- und Sekundärpumpen mit PWM-Signal
• Steuerung der Pumpe für die Anti-Legionellen-Schaltung mit Zeitprogramm

Funktionen in Verbindung mit Frischwasserstation Logalux FS/2:

• Einstellung der Warmwasser-Temperatur und eines Zeitprogramms für die Zirkulation
• Anzeige von aktuellen Fühlermesswerten

Funktionen in Verbindung mit Frischwasserstation Logalux FS../3:

• Regelung von einzelnen Frischwasserstationen und Kaskaden (bis 4 Stationen)
• Einstellung der Warmwasser-Temperatur und eines Zeitprogramms für die Zirkulation
• Anzeige von aktuellen Fühlermesswerten
• Ansteuerung einer Zirkulationspumpe (wahlweise zeit- oder impulsgesteuert)
• Ansteuerung eines Stellmotors mit 3-Wege-Mischer zur temperaturabhängigen Rücklaufeinspeisung in den Pufferspeicher
• Störmeldung und Warmhaltung
• Regelung eines Systems, in dem die Frischwasserstation oder -kaskade zur Vorwärmung eingesetzt wird (SAT-VWFS)
• SC300 in FS../3 einbaubar

Technische Daten SC300:

• Abmessungen (Breite / Höhe / Tiefe): 150 x 90 x 32 mm

Lieferumfang SC300:

• Bedieneinheit Logamatic SC300 (1x)
• Wandhalter, Montagematerial
• Technische Unterlagen

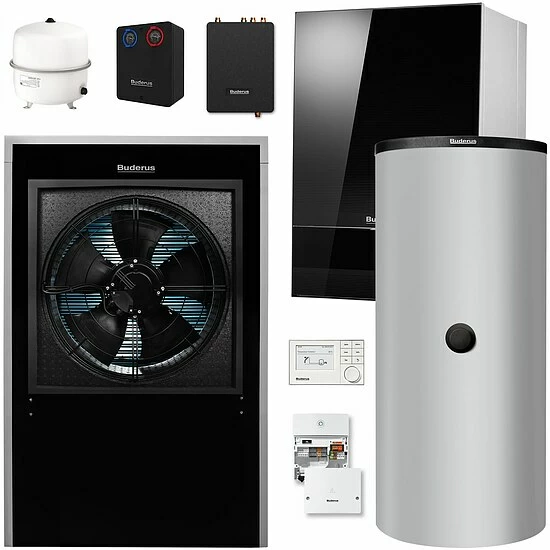

Paket bestehend aus:

• 1 Stk. Buderus Logatherm WLW196i-11 IR E Luft-Wasser-Wärmepumpe max. 13,7kW reversibel monoenergetisch – 7739610127
• 1 Stk. Buderus INPA ES Installationspaket INPA ES WLW196i..IR – 7739615492
• 1 Stk. Podest für innen aufgestellte Wärmepumpe WLW196i 11/14 IR – 8733707583
• 1 Stk. HSM25/6 BU Heizkreis-Set gemischt Kvs 8 6m Pumpe – 8718599204
• 1 Stk. WMS 1, Wandmontage-Set für 1 Heizkreis – 67900470
• 1 Stk. Anschluss-Set AS HKV25, HS/HSM25 – 5354210
• 1 Stk. Logafix Ausdehnungsgefäß BU-H 35 l für Heizung, max. 3 bar, silber – 7738323767
• 1 Stk. Buderus Logafix Kappenventil MS 3/4×3/4 – 82567096
• 1 Stk. PRZ500.6 ES-B – 7735501581
• 3 Stk. Motormischventil 2p 30s ARA542 Satz – 8738206900
• 1 Stk. Buderus Logalux FS20/2 Frischwasserstation – 7735600330
• 1 Stk. Speichermontage-Set SZ8 – 8718592385
• 1 Stk. Logafix Ausdehnungsgefäß BU-H 80 l für Heizung, max. 6 bar, silber – 7738323769
• 1 Stk. Buderus Logafix Kappenventil MS 1 x 1 – 82567100
• 1 Stk. Kesselsicherheitsgruppe 1″, Manometer Sicherheitsventil 1/2″, mit Isolierung – 81610100
• 1 Stk. WATTS Univ-Rückschlagventil VRE 25, 1″ Ms, 25 bar, bis 100 Grad C, Dichtung NBR – 81733072
• 1 Stk. aeroline Doppelnippel 1″x1″ – 8718532193
• 1 Stk. Temperaturwächter AT 90 E mit Anschlusskabel für Fussbodenheizung, BHG-Ausführung – 80155200
• 1 Stk. Buderus Modul MM100-C Heizkreismodul für Logamatic EMS plus – 7738110114
• 1 Stk. Buderus Logamatic SC300 Bedieneinheit für SM200, SM100, FS/2, FS/3 – 7738110067
• 3 Stk. ESBE 3-Wege-Ventil, G1½“ DN32 Kvs 16 – 8738208671

Hersteller-Artikel-Nr. 7739612649
